Kanalaufstieg - die hauptmerkmale dieser bauart
Der Abwasserkanal ist der Hauptbestandteil des Systems, da durch ihn alle Abflüsse von Sanitäreinrichtungen in die zentrale Kommunikation oder in speziell ausgerüstete Klärgruben und Klärgruben geleitet werden. Fehler beim Einbau und Austausch sind mit Verstopfungen behaftet. Um eine komplizierte Frage zu vermeiden, wie der Abwasserkanal zu reinigen ist, müssen Sie ihn nach allen Regeln ausrüsten.
Grundlegende Bauelemente
Jedes System, sei es ein Abwasserkanal in einem Privathaus oder in einer Wohnung in einem mehrstöckigen Gebäude, besteht aus mehreren Hauptteilen. Die einfachste Konstruktion sieht folgendermaßen aus:
| Hauptleitung | Wenn bisher nur Varianten des Gusseisens verwendet wurden, wurden diese heute durch leichtere und haltbarere PVC-Produkte ersetzt, mit denen Sie die Installation selbst vornehmen können, da hierfür kein Spezialwerkzeug und Zubehör erforderlich ist. Dies ist die Option, die wir in unserem Artikel berücksichtigen werden. |
| Kreuz unter die Toilette | Dieses Element wird an der Unterseite des allerersten installiert, es können keine Rohre darunter platziert werden. Andernfalls werden während des Spülens von Wasser in der Toilette die Wasserdichtungen des Abwassersystems gebrochen. Die Toilette sollte separat angeschlossen werden, dies ist ein sehr wichtiger Faktor, der auf keinen Fall vergessen werden sollte. |
| Kompensator | Dieser Knoten wird in Fällen verwendet, in denen der Übergang von einem Rohrtyp zu einem anderen erforderlich ist, z. B. wenn sich in der Wohnung ein Steigrohr aus Gusseisen befindet und Kunststoff verwendet wird, dann kann auf dieses Produkt nicht verzichtet werden, die Schnittstelle ist zuverlässig und dauerhaft |
| Audit | Hierbei handelt es sich um einen Rohrabschnitt mit dem erforderlichen Durchmesser, auf dem sich die Luke befindet, der bei Bedarf zur Reinigung des Systems abgeschraubt werden kann. Viele Menschen vergessen dieses Element, was dazu führt, dass bei Verstopfungen das Rohr beschädigt werden muss |
| T-Stück | Wenn nur eine Badewanne und ein Waschbecken an das System angeschlossen sind, genügt ein Abwasserkanal mit einem Hahn von 50 mm Durchmesser, und der Durchmesser des Abwasserkanals sollte mindestens 100 mm betragen (meistens wird die Standardversion von 110 mm verwendet). |
Tipp! Bei der Bestimmung des erforderlichen Durchmessers der Steigleitung ist eine einfache Regel zu beachten: Wenn sich in dem System eine Toilette befindet, sollte deren Durchmesser mindestens 100 mm betragen, aber wenn keine Toilette vorhanden ist, reicht ein dünneres Rohr mit einem Durchmesser von 50 mm aus.
Installationsregeln
Es wurde oben angemerkt, dass das ordnungsgemäße Funktionieren des gesamten Systems von der richtigen Installation abhängt. Daher müssen Sie eine Reihe wichtiger Empfehlungen kennen und strikt befolgen.
Grundlegende Designanforderungen
Zunächst betrachten wir allgemeine Empfehlungen zum Standort des Systems. Einige Anforderungen sind in den Normen des SNiP und einige in speziellen Anweisungen festgelegt.
Die wichtigsten davon sind:
- Die beste Option besteht darin, die Wasser- und Abwasserrohre in derselben Mine zu platzieren. Dies vereinfacht die Arbeit erheblich, wodurch die Projektkosten erheblich reduziert werden.
- Die Bauanweisung verbietet das Aufstellen eines Steigleiters in Wohnräumen, Küchen und Raumteilern, da der Geräuschpegel dieser Struktur hoch genug ist, was zu vielen Unannehmlichkeiten führen wird.

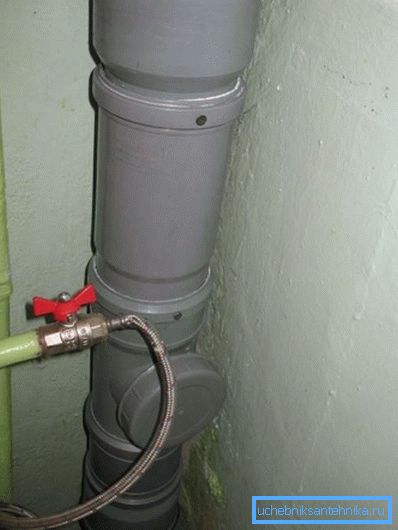

- Wenn ein Abwasserkanal durch ein Paar Kunststoff- und Gusseisenelemente ersetzt wird, wird besonderes Augenmerk auf die Verbindung der beiden Elemente gelegt. Dazu ist es besser, zusätzlich ein spezielles Dichtmittel zu verwenden und oben noch ein Montageband anzubringen.
- Die Steigung des Abwasserkanals am Boden bzw. die Anschlüsse daran müssen bei Rohren mit einem Durchmesser von 50 mm mindestens 3 mm pro Meter und bei Rohren mit einem Durchmesser von 110 mm mindestens 2 mm betragen. Machen Sie keine zu großen Steigungen, da dies zu einer beschleunigten Bildung von Plaque in den Rohren führen kann.
- Wenn das Rohr die Versorgungs- und Gebrauchsräume durchläuft, muss es mit einer Schutzvorrichtung verschlossen werden, um Beschädigungen zu vermeiden.
- Wenn Ihr Rohr geöffnet ist, wird die Schalldämmung des Abwasserkanals dringend empfohlen. Dadurch wird der Geräuschpegel erheblich reduziert.
- Die korrekte vertikale Position der Struktur ist sehr wichtig - sie sollte auf keiner Seite herunterfallen.

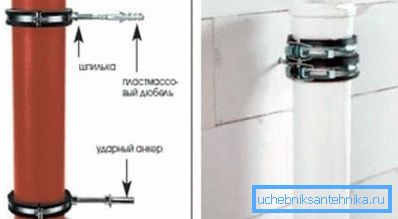

- Der minimal zulässige Abstand zwischen Rohr und Wand beträgt mindestens 2 cm. Die Einbuchtung wird mit Metallbefestigungsklammern reguliert.
Installationsmerkmale
Die Installation des Systems ist recht einfach, wenn die Arbeiten in einem neuen Gebäude ausgeführt werden. Wenn der gusseiserne Abwasserkanal durch Kunststoff ersetzt wird, wird mehr Arbeit geleistet, da eine vollständige oder teilweise Demontage der alten Struktur erforderlich ist.
Installation von Abwasserkanälen wie folgt:
- Zunächst wird das T-Stück für den Anschluss der Toilettenschüssel von der Straße oder der Zwischensteckdose auf den Leitungseinlass aufgesetzt., Er sollte immer an erster Stelle stehen.
- Weitere Wagen werden von anderen Sanitäranlagen angeordnet.: Waschbecken, Badewannen, Waschmaschinen usw., Anzahl und Konfiguration hängen von den Eigenschaften Ihres Systems ab.

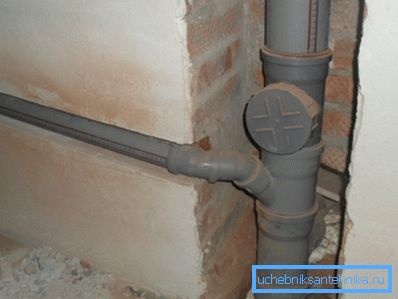

- Das nächste Element ist eine Revisionsschraffur., Seine Anwesenheit ist für jeden Steigleiter obligatorisch. Er sollte sich an der Unterseite des Systems befinden, um den Zugang zu erleichtern, falls dies erforderlich ist.

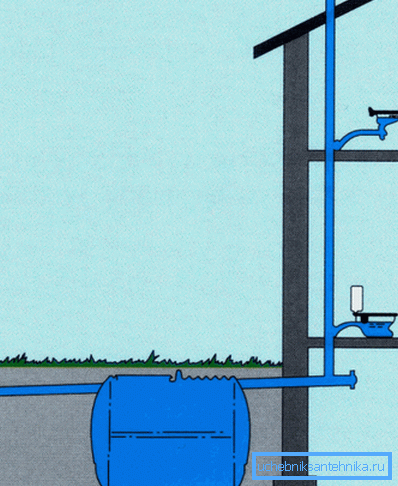

- Als nächstes ist die Pfeife, Wenn oben eine Paarung erforderlich ist, wird ein Adapter verwendet, andernfalls muss die Belüftung entfernt werden, um übermäßigen Druck im System zu vermeiden.
Tipp! Es ist besser, alle Verbindungen zusätzlich mit Sanitärdichtmitteln abzudichten, dadurch werden die Verbindungen noch dichter und zusätzlicher Schutz gegen Leckagen.
Fazit
Wie Sie sehen können, ist es beim Aufbau der Struktur nicht schwierig, alle Arbeiten sorgfältig auszuführen und die Empfehlungen zu befolgen. Das Video in diesem Artikel hilft Ihnen, einige der Funktionen der Arbeit noch besser zu verstehen.
