Installation des tanks auf der toilette: schritt für schritt

Die Installation des Spülbehälters auf der Toilette erfordert keine besonderen Fähigkeiten oder teuren Werkzeuge und ist daher problemlos von Hand gefertigt. Wir erklären Ihnen, wie Sie den Tank auf der Toilette installieren und die Arbeit richtig konfigurieren.

Einbau der Zisterne

Gerät und Mechanik

Zuerst müssen Sie herausfinden, wie der Ablassmechanismus zusammengebaut wird. Machen Sie es einfach genug, meistens müssen Sie Kunststoffteile gemäß den Anweisungen des Herstellers montieren.

Die Konstruktionen der Ablaufmechanismen sind zwar ähnlich, sie sind jedoch im Detail unglaublich unterschiedlich. Daher wird es nicht funktionieren, sie alle in diesem Artikel zu betrachten, und wir beschränken uns auf eine Beschreibung der Baugruppe der häufigsten und einfachsten Konfiguration.

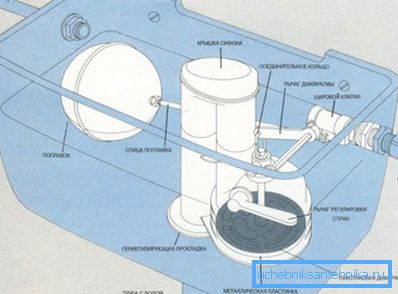

Die Mechanik besteht aus drei Hauptteilen:

1. Gerät entleeren. Entwarf, den Durchgang zu öffnen und Wasser durch Knopfdruck in die Toilettenschüssel abzulassen. Auch mit Überlaufschutz ausgestattet;
2. Druckknopfmechanismus. Erforderlich, um das Ablassventil durch Drücken eines Hebels oder einer Taste zu steuern. Hat oft zwei Betriebsarten: wirtschaftlich und voll;
3. Ventile. Es ist notwendig, den Hahn zu schließen, durch den der Tank nach dem Spülen mit Wasser gefüllt wird. Ausgestattet mit einer Schwimmvorrichtung, die den Wasserhahn je nach Wasserstand öffnet und schließt.

Das Funktionsprinzip der Mechanik ist wie folgt: Wasser strömt aus dem Wasserversorgungssystem in den Tank, bis sein Niveau die eingestellte Höhe erreicht.

Wenn das Wasser absinkt, steigt der Schwimmer und bewegt die Nadel, die am Kugelhahn befestigt ist, und dreht diesen. Wenn der Tank voll ist, dreht sich die Kugel und schließt den Fluss.

Wenn der Hahn gebrochen ist, fließt Wasser durch das Loch oben am Siphon und fließt in die Schüssel des Geräts. So können Sie sich keine Sorgen machen, dass die fehlerhaften Monteure Ihre Wohnung überfluten.

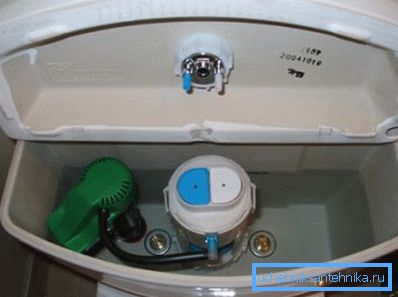

Wenn eine Spülung erforderlich ist, drücken wir die Taste, mit der der Hebel bewegt wird. Der Hebel ist mit der Membran verbunden und hebt sie an, wodurch der Wasserdurchtritt in die Schüssel geöffnet wird. Wasser tritt in die Toilette ein und spült den Inhalt in den Abfluss.

Währenddessen senkt sich der Schwimmer und öffnet den Hahn, Wasser fließt in den Tank. Ein spezielles Rohr richtet den Strahl so, dass er auf die Membran drückt und diese schließt. Dadurch wird der Tank gefüllt, das Ventil wird ausgeschaltet und das Gerät ist wieder betriebsbereit.

Ablassvorrichtung montieren

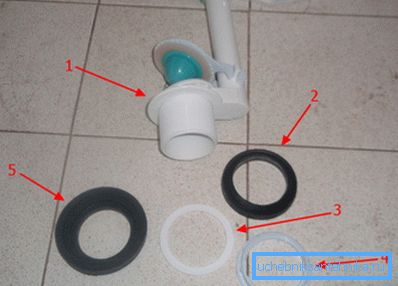

Die Montage beginnt mit einem Auslösemechanismus:

1. Wasserablaufventil;
2. O-Ring-Gummikegel;
3. Kunststoffscheibe
4. Kunststoffmutter;
5. Weicher Gummiring für Dichtungsmasse.

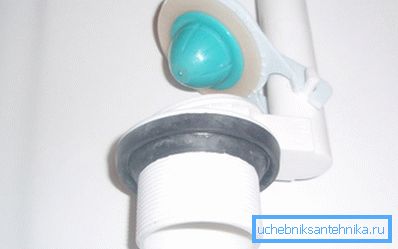

Nehmen Sie das Ventil (1) und setzen Sie von der Seite des Fadens den konischen Ring (2) so auf, dass sich der Konus unten befindet:

Nehmen Sie nun den Tank und setzen Sie den Ablaufsiphon in sein unteres Loch ein. Am Boden des Tanks setzen wir eine Unterlegscheibe (3) und eine Mutter (4) auf die Gewinde. Ziehen Sie die Mutter mit den Händen fest, die Schlüssel verwenden nicht:

Dann nehmen wir einen weichen Gummidichtring und setzen ihn einfach auf die Mutter. Es sollte ohne Knicke getragen werden:

Beachten Sie! Kunststoffverschlüsse werden von Hand angezogen. Eine solche Dehnung reicht aus und die übermäßige Kraft kann die Verbindungselemente brechen.

Den Tank in die Schüssel einbauen

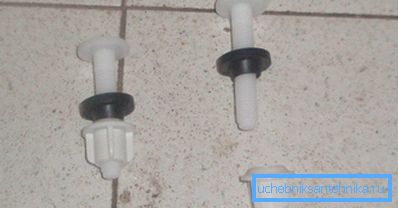

Also haben wir die Spüle montiert, jetzt setzen wir den Tank auf die Schüssel und reparieren ihn. Dazu verwenden wir Kunststoffbefestiger, die mit dem Gerät geliefert wurden:

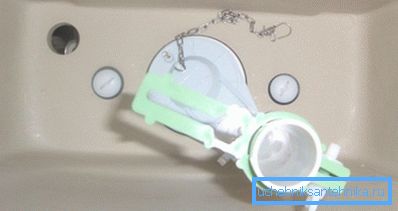

Dichtungen legen die Kegel auf die Bolzen. Dann nehmen wir den Tank und installieren ihn in der Schüssel, so dass alle Löcher zusammenfallen. Von oben setzen wir Bolzen mit Zapfen nach unten ein:

Jetzt bewegen wir uns unter den Tank und wickeln die Muttern auf die Bolzen. Wir straffen die Hände bis zum Anschlag und beobachten, dass der Tank genau stand. Sie können die Konstruktionsebene verwenden.

Beachten Sie! Wenn Metallschrauben und -muttern verwendet werden, vergessen Sie nicht die Gummischeiben und Dichtungen. Keramik darf nicht mit Metall in Kontakt kommen.

Druckknopfmechanismus und Absperrventil

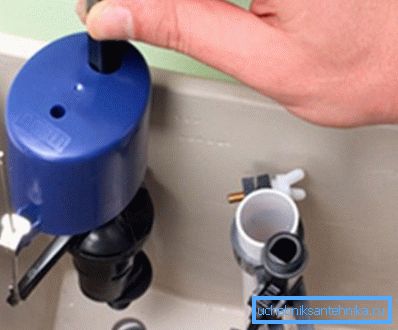

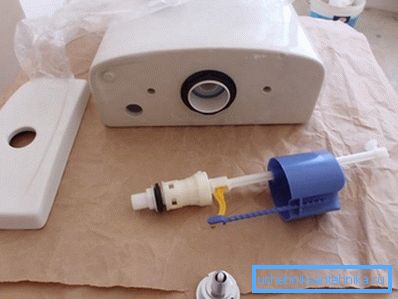

Fahren Sie nun mit der Installation der restlichen Mechanik am installierten Abwassertank fort. Zuerst nehmen wir den Druckknopfmechanismus und schrauben den Knopf ab.

Setzen Sie dann den Druckknopfmechanismus in die Halterung am Ablassventil des Toilettenspülkastens im unteren Teil ein. Wir setzen eine Kette in eines von mehreren Löchern des Jochs, Sie sollten es nicht dehnen:

Die Anleitung zum Installieren der Toilettenschüssel erfordert außerdem die Montage des Verriegelungsmechanismus:

1. Ventil absperren;
2. Birne Float;
3. Rohr zum Verriegeln des Ablassventils;
4. Gummidichtung;
5. Kunststoffmutter;
6. Adapter für den Anschluss von Wasserleitungen. (Siehe auch den Artikel Wasserrohre: Merkmale.)

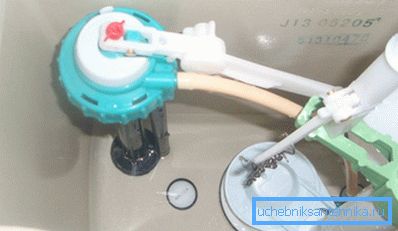

Nehmen Sie das Sperrventil (1) und setzen Sie eine Dichtung (4) auf das Gewinde. Führen Sie das Ventil in das Loch im Boden des Tanks ein. Die Dichtung sollte einen Kegel nach unten haben:

Jetzt bewegen wir uns wieder unter den Tank, wo wir die Mutter (5) auf die Ventilgewinde schrauben und mit unseren Händen festziehen, dann den Adapter aufwickeln? Zoll zum Anschließen der Rohrleitungen. Wir bringen das Rohr und verbinden es mit einem Adapter:

Beachten Sie! Das Gewinde des Adapters ist besser mit Kabel oder FUM-Band abzudichten. Ziehen Sie den Schlüssel fest an, aber vorsichtig: Der Faden kann abgerissen werden.

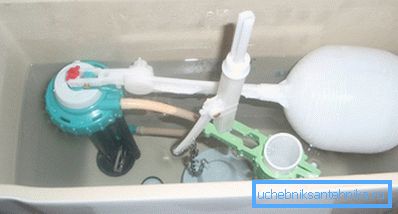

Zum Schluss schalten Sie die Wasserversorgung ein und stellen Sie den Füllstand ein. Verwenden Sie dazu eine Schraube am Ausleger des Schwimmhebels, um die Position der Birne in der Höhe zu ändern:

Beachten Sie! Normaler Wasserstand beträgt 6 - 8 Liter. In diesem Fall erreicht das Wasser nicht die Überlauföffnung am Siphon.

Fazit

Trotz der Tatsache, dass der Preis für die Arbeit eines professionellen Klempners 1000 Rubel oder mehr erreichen kann, ist die Selbstinstallation eines Spülkastens auf der Toilette nicht schwierig. Das Video in diesem Artikel zeigt den Prozess so klar wie möglich.
