Haushaltsabwasser - ausführliche installationsanleitung

Es ist nicht so einfach, das System der Ableitung von Abläufen aus einem Haus richtig zu organisieren, wie es auf den ersten Blick erscheinen mag. Haushaltsabwässer nach SNiP müssen die Massenanforderungen erfüllen und mehrere Normen gleichzeitig berücksichtigen. Befolgen Sie jedoch die Richtlinien in diesem Handbuch, um Fehler zu vermeiden.

Gesetzliche Anforderungen für häusliches Abwasser

GOST für Wasserversorgung und interne Abwassernetze enthält die grundlegenden Anforderungen für den Bau und Betrieb von Wasserversorgungs- und Abwassersystemen.

Bereits in dieser Phase ist es möglich, sich in der Literaturanalyse lange Zeit festzusetzen, weil die Erwähnung des Abwassersystems und der Wasserversorgung in mehreren Dokumenten gleichzeitig zu finden ist:

• SNiP 2.04.01-85 * - kann aus der gesamten Liste als Hauptdokument betrachtet werden. Enthält grundlegende Daten, die für die Installation erforderlich sind.
• SNiP 2.01.09-85 - wird hauptsächlich für die Planung der Wasserversorgung verwendet;
• SNiP 2.04.03-85 - Die Aufmerksamkeit konzentriert sich auf die hydraulische Berechnung der Elemente des Entwässerungsnetzes. Es ist für spezialisierte Organisationen von Wert, aber wenn Abwasser allein im Haus verlegt wird, ist es kaum sinnvoll.
• SNiP 2.04.07-86 * - regelt die Methoden der Warmwasserbereitung für eine zentrale Warmwasserversorgung, enthält auch Anweisungen für die zusätzliche Wasseraufbereitung;
• SNiP 3.05.01-85 - Hier können Sie nur die Regeln für die Platzierung von Sanitärgeräten in der Höhe lernen.
• GOST 2874-82 * - legt Anforderungen an die Wasserqualität vor.

Erwähnenswert ist auch der SNiP 3.05.04-85 *, aber er kopiert den SNiP weitgehend in den internen Netzwerken: Abwasser von 1985.

Basierend auf der Analyse dieser Standards können die allgemeinen Anforderungen formuliert werden, die das Abwassersystem in einem Haus erfüllen muss:

• Abwasser sollte nur unter dem Einfluss der Schwerkraft durch geschlossene Rohrleitungen eingeleitet werden.
• Die Verbindung aller Wasserinstallationen mit der Rohrleitung muss durch die Wasserfalle des Abwassersystems erfolgen.

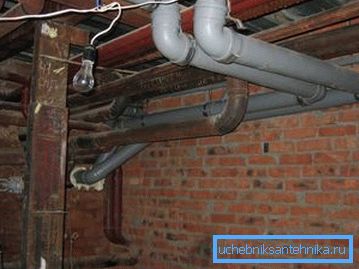

• In Bezug auf die Platzierung darf das offene Rohrverlegungsverfahren in Kellerräumen und Untergeschossen verwendet werden. In anderen Fällen wird eine verborgene Verlegungsmethode angewendet (zum Veredeln von Wänden, in Bergwerken, Spezialkästen usw.).

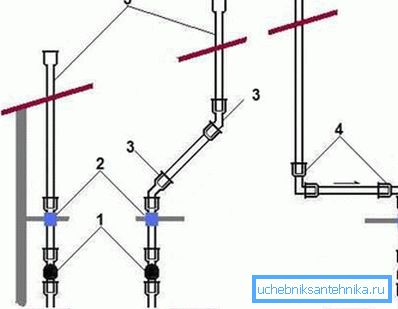

• Auch GOST für Wasserversorgung und interne Abwassernetze erfordern die Belüftung des Abwassersystems. Die Belüftung erfolgt durch Steigleitungen und wird auf dem Dach angezeigt. Die Mindesthöhe über der Dachebene beträgt 0,3 m.

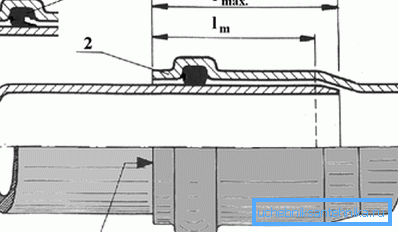

• die verbindung einzelner elemente der rohrleitung erfolgt glockenförmig mit dichtungen.

Polypropylen oder PVC?

In letzter Zeit ist Kunststoff dazu gekommen, die üblichen Stahl- oder Gussrohre zu ersetzen, zusätzlich zu einem geringen Gewicht, eine solche Rohrleitung rostet immer noch nicht und hat eine beneidenswerte Haltbarkeit. Die Wahl liegt meistens zwischen Polypropylenrohren und PVC-Rohren.

Polypropylenrohre weisen eine höhere Temperaturempfindlichkeit auf, weshalb zur Beseitigung von Maßänderungen die Verwendung von Ausgleichsdüsen erforderlich ist. Ihre Stärke nimmt mit steigender Abwassertemperatur ab.

PVC-Rohre sind frei von solchen Nachteilen. Sie können sich nur darüber beklagen, dass dieses Material keine Langzeiteinwirkung bei hohen Temperaturen verträgt und nicht so plastisch wie Polypropylen ist.

Im Allgemeinen werden PVC-Rohre am häufigsten für das interne Abwassersystem verwendet. Polypropylen kann in ausgewählten Bereichen verwendet werden.

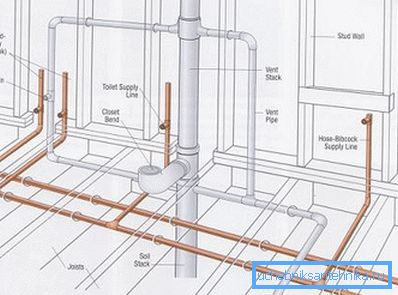

Planung von häuslichem Abwasser

Planung ist nicht nur erforderlich, weil Sie verschiedene Optionen zum Ablegen von Abwasser vergleichen und dann die einfachste auswählen können. In dieser Phase werden auch die erforderliche Rohrleitungslänge und die erforderlichen Anschlüsse für das interne Abwasser bestimmt.

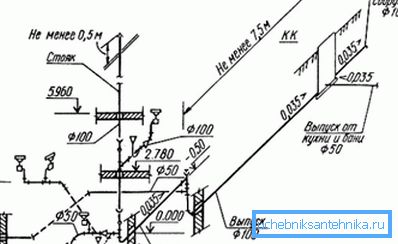

Ein einfaches Abwassersystem kann schnell auf ein Millimeterpapier projiziert werden.

Die Anweisung zu diesem Zeitpunkt sieht folgendermaßen aus:

• maßstäblicher Grundriss / Grundriss;
• bestimmt den Standort von Sanitärgeräten auf dem Plan;

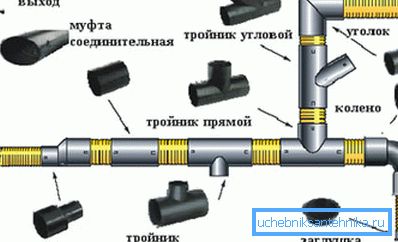

• Das Diagramm zeigt die Pipeline, und die erforderlichen Designelemente werden in Form von Symbolen (T-Stücke, Adapter, Ellbogen usw.) dargestellt.
• Es ist zu beachten, dass die Belüftung des Abwasserkanals auf dem Dach des Hauses angezeigt wird. Dies wird bei der Berechnung der Gesamtlänge der Rohrleitung berücksichtigt.

Die vorgeschlagene Reihenfolge der Aktionen muss für jede Etage wiederholt werden. Bei der Berechnung der erforderlichen Anzahl von Formelementen müssen die allgemeinen Regeln für die Durchführung der Arbeit und die Anforderungen an das interne Abwasser berücksichtigt werden.

Allgemeine Regeln für die Installation von häuslichem Abwasser

Die interne Wasserversorgung und Abwasserentsorgung gemäß SNiP sollte nach folgenden Regeln geregelt werden:

• In der Regel werden Rohre mit einem Durchmesser von 110 oder sogar 150 mm für das innere Abwasser verwendet, Eine Ausnahme kann als ein Abschnitt der Pipeline betrachtet werden, z. B. von Küchenarmaturen.
• Der empfohlene Mindestdurchmesser für die Steigleitung beträgt 110 mm;

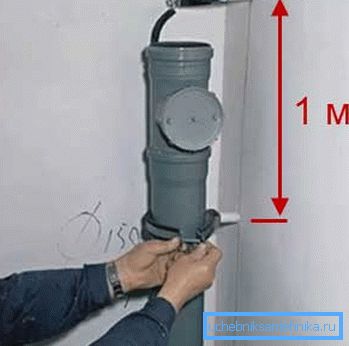

• vergessen Sie nicht die Klemmen. Die Schelle muss sich unter jeder Verbindung der Rohrleitungselemente befinden, der maximale Abstand zwischen den Schellen beträgt 0,4 m. Beim Einbau des Steigrohrs werden die Schellen nach 1 m montiert;
• Die Anzahl der Fallen ist gleich der Anzahl der Armaturen;

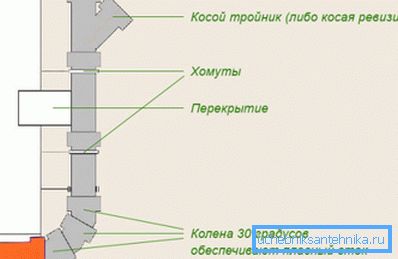

• Die Anzahl der Ecken sollte minimal sein. Es ist wünschenswert, eine reibungslose Verbindung der Rohrleitungsabschnitte zu gewährleisten, dafür können Sie zum Beispiel anstatt in einem Winkel von 90 verbinden? Es dürfen 3 Knie von 30? verwendet werden.

• Nach jeder Runde wird eine Revision vorgenommen - ein normales T-Shirt mit einem Öffnungsdeckel;

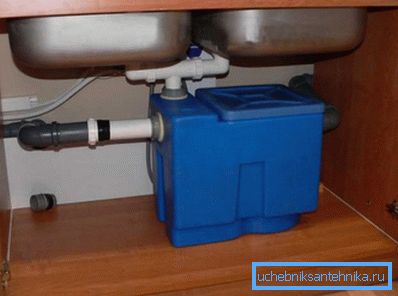

• Sandfang für häusliche Abwässer - kein notwendiges Element. Kleinere Mengen an Sandfallen (nicht mehr als 0,1 m)³) kann unter der Spüle installiert werden. Dies verringert das Risiko einer Verschmutzung des Abwassers.

Beachten Sie! Die Steigung der horizontalen Rohre des internen Abwassersystems kann um 1 m auf 3 bis 4 cm erhöht werden, wodurch die Verstopfungen der Rohre vermieden werden.

Die aufgeführten Regeln können als universell betrachtet werden.

Internes Abwassergerät

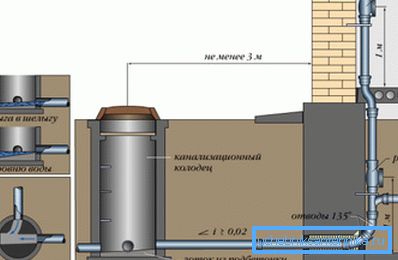

In der Regel beginnt die Installation des Abwassersystems vom Klärgrube bis zur Sanitäranlage. Die Installation des internen Abwassers erfolgt häufig in Richtung vom Abgasrohr zu den Sanitärinstallationen.

Die Arbeit wird in 3 Schritten durchgeführt:

• Installation der Steigleitung;
• Grundriss;
• Anschluss an Sanitäreinrichtungen, Installation von Trapikov in der Dusche usw.

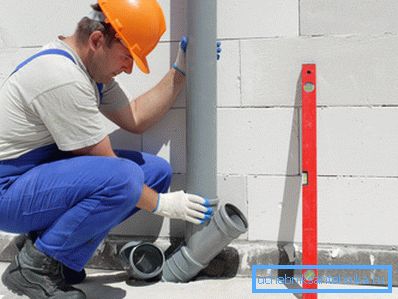

Vertikale Riser-Installation

Wenn die Installation des internen Abwassersystems beginnt, sollten die Hauptbauarbeiten abgeschlossen sein. Bei mehrstöckigen Gebäuden sollten Öffnungen in den Decken vorgesehen sein, außerdem sollte die Höhe des fertigen Bodens bekannt sein.

Die Steigleitung ist einfach zu installieren. Sie müssen lediglich die Rohrabschnitte in einem Stück verbinden und die T-Stücke an den richtigen Stellen installieren. Es wird auch empfohlen, in jeder Etage und im Keller Revisionsschräg-T-Stücke zu installieren. Dank ihnen kann das Abwasser von Hand gereinigt werden.

Es wird empfohlen, die Klammern so anzubringen, dass der Ring direkt unter der Erweiterung der Buchse ist. Dadurch weichen die Rohre nicht nur horizontal ab, sondern schwingen auch nicht vertikal.

In der offenen Form in Privathäusern sind Riser fast nie übriggeblieben. Sie können beispielsweise mit einer kleinen Trennwand aus Gipskarton verkleidet werden. Danach können Sie mit dem Verlegen der horizontalen Rohrleitung auf den Boden beginnen.

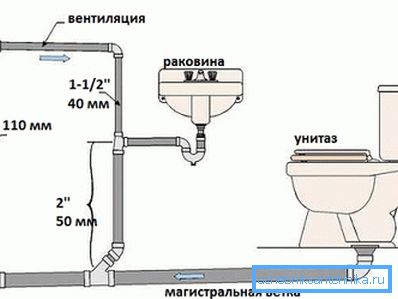

Anschluss von Sanitärgeräten mit Steigleitung

Grundsätzlich können Rohre in beide Richtungen verlegt werden (vom Steigrohr zur Sanitärvorrichtung oder umgekehrt). In diesem Stadium ist es besonders wichtig, die Steigung der Pipeline zu beobachten.

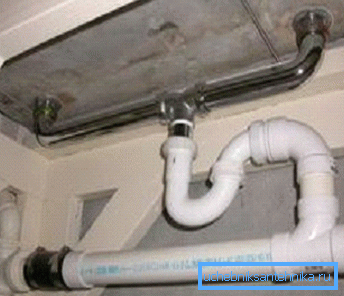

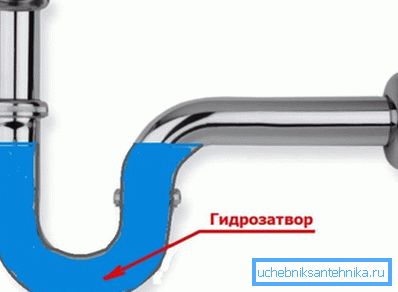

Beachten Sie! Bei der Installation von einer Sanitärarmatur an einem Standrohr muss zuerst die hydraulische Verriegelung in Form eines S-förmigen Rohrs daran angeschlossen werden. Aufgrund der Wasserbrücke dringt kein unangenehmer Geruch aus dem Abwasser in den Raum ein und die Kosten für dieses Design sind gering.

Darauf folgt ein horizontaler Abschnitt der Rohrleitung zum Steigrohr. Um die erforderliche Neigung des Rohrs sicherzustellen, dürfen Dichtungen unter dem Rohr angeordnet werden, wenn es nicht mit Klammern befestigt ist. Der Abstand zwischen den Dichtungen sollte 1 m nicht überschreiten.

Worauf muss ich beim Abwassergerät achten

Kleinigkeiten spielen wie immer eine bedeutende Rolle.

Besondere Aufmerksamkeit sollte solchen Operationen geschenkt werden:

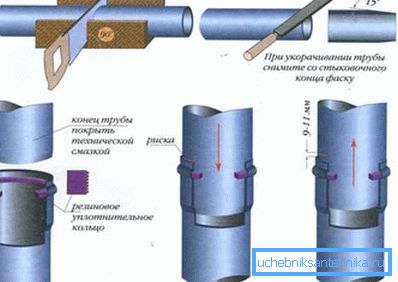

• Rohrschneiden. Wenn die Arbeit von Hand ausgeführt wird, wird meistens entweder eine Säge oder eine Schnur verwendet. Vor dem Anbringen der Glocke müssen Sie die Grate mit einem normalen Messer entfernen und die Fase von der Rohrkante entfernen.

• Alle Verbindungen müssen abgedichtet sein, dazu werden die Oberflächen der Rohre vor dem Verbinden mit einem Dichtmittel versiegelt.

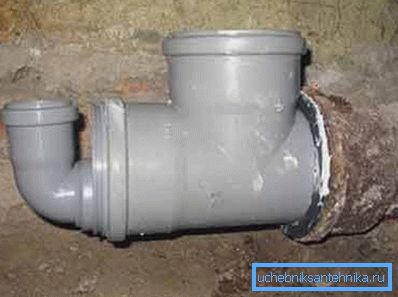

• Sie können Kunststoffrohre beispielsweise mit Gusseisen verbinden. In diesem Fall wird eine Gummimanschette verwendet. Zuerst wird es mit einem Dichtungsmittel auf die Innenfläche des Rohrs geklebt und dann eine Kunststoffleitung eingeführt.

• Beim Verlegen von Rohren durch Betonböden wird empfohlen, ein Loch mit einem Durchmesser größer als ein Rohr herzustellen. Dann wird eine Pipeline durch diesen Kanal gelegt und isoliert.

Zusammenfassend

In jedem Haus muss das Problem der Entwässerung gelöst werden. Wenn das Haus nur interne Abwässer vorsieht, sind PVC-Rohre eine ausgezeichnete Wahl. Aufgrund der hohen Leistung, vor allem der Langlebigkeit, sind sie in den letzten Jahren besonders populär geworden. Was die Technik der Abwassersysteme angeht, so wird diese Aufgabe trotz der Fülle regulatorischer Anforderungen von jedermann beherrscht.

Das Video in diesem Artikel konzentriert sich auf die technische Seite des Problems.
