Der rahmen für die duschwanne: zuverlässige unterstützung

Bei der Montage einer Duschkabine mit eigenen Händen stehen wir oft vor Problemen, die durch Komponenten schlechter Qualität verursacht werden. Und da der Rahmen für die Palette eines der wichtigsten Elemente der gesamten Struktur ist, werden erhöhte Anforderungen an die Zuverlässigkeit gestellt.

Im Folgenden erfahren Sie, worauf Sie beim Kauf eines Palettenrahmens achten sollten, und geben Ihnen einige Tipps, wie Sie ihn selbst herstellen und installieren.

Rahmenspezifikationen

Zweck und Aufbau

Die Duschwanne ist ein breiter und relativ flacher Behälter, in dem das fließende Wasser gesammelt und in den Abwasserkanal geleitet wird. Gleichzeitig erschwert eine beträchtliche Fläche der Palette zusammen mit einer geringen Dicke des Materials, aus dem sie hergestellt ist, deren Verwendung erheblich. Unter Last verbiegt sich der Boden, was zur Verformung der gesamten Struktur sowie zur Zerstörung der Korrosionsschutzschicht führt.

Um eine effektive Entwässerung sicherzustellen, muss die Wanne außerdem so installiert werden, dass sich das Ablaufloch über dem Eingang des Abwasserkanals befindet. Dementsprechend ist es notwendig, ihn um etwa 100 mm über den Boden zu heben, was ohne zusätzliche Geräte nicht möglich ist.

Ein solches Gerät ist der Rahmen.

• Erstens, Sie gibt der Palette die notwendige Unterstützung. Je nach Konfiguration kann der Rahmen entweder nur am Umfang oder unter dem Boden angeordnet werden. Die zweite Option ist besonders für breite Modelle vorzuziehen: Querverstärkungsrippen geben die gewünschte Stabilität.
• Zweitens, Rahmenfüße ermöglichen das Anheben der Palette über dem Boden auf die gewünschte Höhe. Gleichzeitig nimmt die Masse der Struktur leicht zu, so dass sich auch die Belastung der Böden nicht erhöht. Dies ist besonders wichtig bei der Ausstattung von sanitären Anlagen in Gebäuden aus leichten Materialien.
• Drittens, Das Design der meisten Rahmen ermöglicht es Ihnen, die Länge der Beine einzustellen. Dadurch können wir die Palette schnell auf einer Ebene ausrichten, was Voraussetzung für den effektiven Einsatz der Dusche ist.

Beachten Sie! Die Duschkabine muss perfekt stehen, ansonsten treten Probleme mit dem Wasseraustritt auf, und die Türen in den Schienen werden aufgrund einer Schräglage stecken bleiben. Bei der Installation von rahmenlosen Paletten wird die Ausrichtung durch Einbringen einer Krawatte in den ausgewählten Bereich vorgenommen.

Der Aufbau solcher Geräte ist recht einfach:

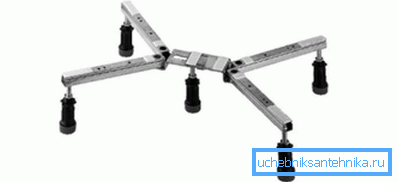

• Die Basis besteht aus mehreren Stahlbändern, die entweder durch Schweißen oder mit Winkeln miteinander verbunden sind.
• An den Enden der Lamellen und an den Kreuzungspunkten werden Gewindelöcher angebracht, in die ausreichend dicke Schrauben (10 mm und mehr) eingesetzt werden.

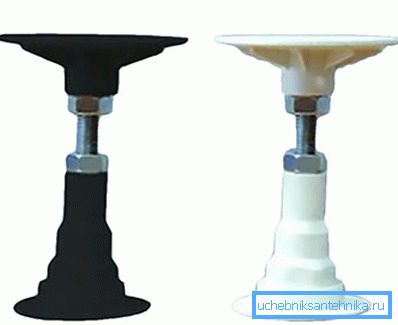

• An den Enden der Schrauben sind Beine aus widerstandsfähigem Kunststoff angeschraubt. Die Beine sind ebenfalls mit Gewinde versehen, so dass Sie die Position des Rahmens einstellen können.

Empfehlungen zur Auswahl

Trotz der Tatsache, dass der Preis solcher Produkte relativ niedrig ist, müssen sie sehr sorgfältig ausgewählt werden. Dies ist auf die Tatsache zurückzuführen, dass sie eine sehr wichtige Funktion erfüllen: Wenn der Rahmen bricht, ist sein Austausch mit sehr hohen Arbeitskosten verbunden, da die Kabine fast vollständig demontiert werden muss.

Bei der Auswahl eines Modells müssen Sie die folgenden Nuancen beachten:

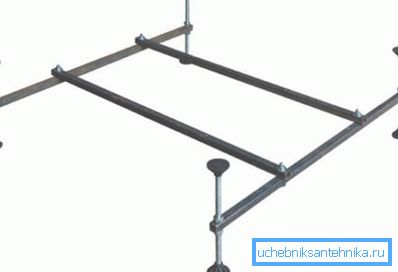

• Der erste ist die Konfiguration der Stützträger. Es ist wünschenswert, dass sie sich nicht um den Umfang der Palette befinden, sondern unter ihrer Basis. Die Belastung, mit der eine Person auf dem Boden steht, wird also gleichmäßiger verteilt.
• Die Rohrdicke ist ebenfalls ein sehr wichtiger Faktor. Kaufen Sie am besten Modelle mit einem Formrohr von mindestens 20x40 mm, da diese sich nicht verbiegen.
• Achten Sie auf die Qualität des Metalls. Es ist sehr gut, wenn alle Teile mit Korrosionsschutzfarbe bedeckt sind. So können wir sicher sein, dass die Struktur auch bei hoher Luftfeuchtigkeit nicht rosten kann.

Tipp! Besonderes Augenmerk wird auf die Qualität der Schweißnahtbearbeitung gelegt, da hier zuerst Rost entsteht. Wenn auch nur der geringste Zweifel besteht, lohnt es sich, die Problemzonen vor dem Einbau wieder mit einer Schutzmasse zu behandeln.

• Schließlich sollten Sie die Beine und ihre Befestigungspunkte überprüfen. Die Teile müssen fest genug verschraubt werden, jedoch ohne übermäßige Kraftanstrengung, und es sollten keine Risse oder andere Defekte an den Stützen auftreten.

Fertigung und Installation

Wie mache ich einen Rahmen?

In der Regel erwerben wir Stützkonstruktionen zusammen mit der Duschwanne. Im Idealfall sollten beide Teile vom selben Hersteller hergestellt werden - so dass die Übereinstimmung der Größen so genau wie möglich ist.

Manchmal ist es jedoch recht schwierig, ein geeignetes Produkt zu finden, oder das von Ihnen benötigte Modell ist unverhältnismäßig teuer. In diesem Fall ist es möglich, den Rahmen selbst zu gestalten.

Für die Herstellung benötigen wir:

• Schweißvorrichtung.
• Bulgarisch mit einem Trennrad auf Stahl.
• Bohrer und Bohrer mit unterschiedlichen Durchmessern.
• Gewindebohrer zum Schneiden von Innengewinden.
• Stahlprofilrohre (quadratisch 40 x 40 mm oder rechteckig 20 x 40 mm).
• Kunststoffdüsen an den Beinen.
• Stahlstangen mit Gewinde.

Wir führen die Arbeit wie folgt aus:

• Zunächst erstellen wir die Zeichnung unseres zukünftigen Designs. Wenn wir einen Rahmen unter der Dusche 90x90 cm benötigen, ist es am einfachsten, eine kreuzförmige Stütze mit Abmessungen von ca. 80x80 cm mit Verstärkungseinsätzen herzustellen.
• Aus dem Rohr schneiden wir die Bruchstücke der erforderlichen Länge ab und reinigen sie sorgfältig von Rost.
• Wir legen die Rohlinge auf den Schweißtisch und schweißen sie, um sicherzustellen, dass sie strikt horizontal liegen. Es ist sehr wichtig, das Fehlen von Abweichungen in dem Fall zu kontrollieren, wenn wir einen unregulierten Rahmen erstellen.
• Wenn Sie keine geschickten Kenntnisse haben, können die Teile miteinander verschraubt werden. Es ist zu beachten, dass sich die Elemente in unterschiedlichen Ebenen befinden.
• Beine - am schwierigsten. Für eine einfache Konstruktion genügt es, den Boden in einem Winkel von 90 ° zu schweißen⁰ kurze Längen des Profilrohrs. Wenn wir die Höhe anpassen müssen, bohren wir in die Rohre Löcher, in die wir die Gewinde schneiden, und ziehen dann die Schrauben an.

• Wir setzen Stecker an die Enden der Beine oder drehen verstellbare Kunststoffträger.
• Alle Schweißnähte werden sorgfältig gereinigt und anschließend werden die erhaltenen Teile mit Korrosionsschutzfarbe bearbeitet.

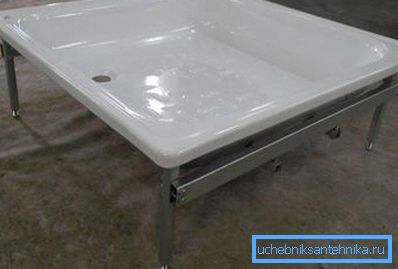

So installieren Sie die Palette am Rahmen

Die Installation der Palette auf dem Rahmen (egal ob im Werk oder selbst gemacht) bereitet keine Schwierigkeiten:

• Wenn sich an der Unterseite der Palette Befestigungslöcher oder Spezialösen befinden, drehen Sie sie um und befestigen Sie den Rahmen mit Schrauben an der Unterseite. Andernfalls muss die Palette manchmal einfach auf eine Unterlage gelegt werden - unter Verwendung von Dichtungsmittel.
• Installieren Sie anschließend die Rahmenfüße im ausgewählten Bereich des Bodens. Die Oberfläche sollte so eben und sauber wie möglich sein.
• Drehen Sie die Einstellschrauben an den Beinen mit einem Schraubenschlüssel, bis die Pfanne vollkommen flach ist. Der Prozess wird von einer oder mehreren Ebenen gesteuert.
• Nachdem die Installation abgeschlossen ist, installieren wir dekorative Streifen an den Seitenstützen der Palette. In hausgemachten Designs für diesen Zweck können Sie mehrere Befestigungslöcher vorbereiten.

Fazit

Wie Sie sehen, ist die obige Anweisung für die Selbstimplementierung einfach genug. Natürlich ist es schwieriger, einen Rahmen für eine Palette zu erstellen, als einfach fertige Elemente zu verwenden, aber wenn nötig, kann diese Aufgabe gut gelöst werden.

Für eine genauere Untersuchung der beschriebenen Techniken lohnt es sich, das Video in diesem Artikel anzusehen.
