Der mechanismus der toilettenschüssel und ihre typischen

In diesem Artikel müssen wir uns mit der Anordnung des Ablaufbehälters vertraut machen. Wir werden das Gerät von veralteten und modernen Designs untersuchen. Außerdem werden wir die typischen Probleme der Mechanismen des Tanks ansprechen.

Also geh

Liste der Knoten

Es ist mehr als klein.

1. Der Füllmechanismus für die Toilettenschüssel (auch Füllventil genannt) dient zum dosierten Füllen des Tanks. Beim Ablassen öffnet es sich; bei einem bestimmten Wasserstand schließt es den Fluss.
2. Der Mechanismus zum Spülen der Toilettenschüssel (Ablassventil) ist jeweils für das Ablassen verantwortlich. Seine Aufgabe - nach einem Knopfdruck, Hebel oder Ruck der Kette, um das gesamte Wasservolumen mit maximaler Geschwindigkeit zu verbrauchen.

Übrigens: Die sogenannten Doppelentleerungsmechanismen in einem der Modi ermöglichen es Ihnen, nur einen Bruchteil des Tankvolumens auszugeben und somit Wasser zu sparen.

1. Tankkupplungseinheit mit Fachboden muss beim Ablassen Dichtheit gewährleisten. Eigentlich ist diese Funktion in modernen Kompakten einer ringförmigen Manschette aus Weichgummi zugeordnet.

Einlassventil

Messing mit einem Balken

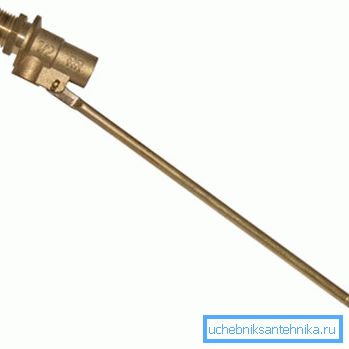

Der älteste bauliche, aber bis heute verwendete Füllmechanismus für die Toilette ist ein Messingventil mit einem Lauf, einem Joch, einem Schwimmer und einer Gummidichtung.

Das Funktionsprinzip kann durch die Demontage dieses Geräts leicht verstanden werden:

• Wenn der Wasserstand steigt, zieht der Schwimmer den langen Arm der Wippe nach oben, während er das Fass mit einer Dichtung an die konische Düse drückt und das Wasser abschaltet.
• Beim Ablassen wird der Schwimmer abgesenkt und der Zylinder öffnet die Düse.

Ein solches einfaches Schema weist jedoch einige spezifische Probleme auf.

Plastik mit einem Joch

Aufgrund des im Vergleich zu Messing billigeren Kunststoffs ist der Preis für diesen Ventiltyp etwas niedriger.

Das Design hat sich jedoch minimal verändert.

• Die Einstellung des Kipphebels erfolgt nicht durch die Zwangsverformung, sondern durch die Einstellschraube.
• Optional wird ein Umkehrschwimmer hinzugefügt. Wenn ein bestimmter Wasserstand erreicht ist, ändert er abrupt seine Position und blockiert das Wasser nicht allmählich, sondern sofort.

Zu den obigen Problemen des alten Mechanismus wurden im Zusammenhang mit der geringen mechanischen Festigkeit von Kunststoff hinzugefügt. In der Regel frankt der Bolzen nicht und bricht nicht mit Rost ab, sondern erweitert allmählich die Löcher im Ventilkörper und fällt aus ihnen heraus. Anweisungen zum Lösen dieses Problems werden leider auf den Austausch des gesamten Ventils reduziert.

Mit Schwimmerführung

Der moderne Schwimmermechanismus für eine Toilettenschüssel kann die unterschiedlichsten Formen und konstruktiven Ausführungen erhalten. Der Hauptunterschied zu den üblichen Produkten aus der Sowjetunion besteht darin, dass sich der Schwimmer entlang einer vertikalen Führung bewegt.

Was sind die Vorteile einer solchen Entscheidung:

1. Das Füllventil benötigt nur wenig Platz in der Toilette.
2. Die Verschiebung des Schwimmers in der horizontalen Ebene ist unmöglich. Wenn ja, kann der Schwimmer den Betrieb des Ablassventils nicht mehr stören.

Die Einstellung des Schwimmers, bei dem sich das Wasser überlappt, wird durch einen Schraubmechanismus vorgenommen. Hochwertige Silikonkissen gibt es seit Jahrzehnten. Das einzige Problem bleibt Sand, der das Ventil blockiert, das durch Demontieren und Waschen behandelt wird.

Übrigens: Wenn Sie nach dem Ventil einen Grobfilter installieren, wird das Problem endgültig behoben. Es ist jedoch besser, keine mit Ventilen verkauften Filter zu installieren: Sie haben zu dünne Gitter und verstopfen schnell mit Ablagerungen, die das Ventil ohne Komplikationen durchlässt.

Ablassventil

Was könnte der Mechanismus sein, um die Toilettenschüssel zu spülen?

Gusseisenglocke

Diese Produkte wurden zumindest in den ersten Nachkriegsjahren in heimischen Hochbehältern eingesetzt. Ein massives Gusseisenventil am Hebel am Tankrand war für die Entladung verantwortlich. Das Anheben eines Ventils, das durch eine Kette an einem Hebel befestigt ist, öffnete den Weg für Wasser. Das restliche Wasser aus dem Tank wurde durch den Unterdruck im Abflussrohr durch den U-förmigen Überlauf abgesaugt.

Das typische Problem der Glocke ist nur eines - der Verlust der Dichtungselastizität. Mikroporöser Gummi wird verwendet, um die Dichtung zu ersetzen. Leider sind die jüngsten Modelle dieses problemlosen Designs bereits fast ein halbes Jahrhundert alt. Erosion und Kalkablagerungen haben sie praktisch außer Dienst gestellt.

Gewellt

Dieses plastische Missverständnis veränderte die Glocke in den 70er Jahren des letzten Jahrhunderts. Die Wellung neigte sich an einem Zug am Seil und saugte aufgrund des Unterdrucks im Abflussrohr alles Wasser aus dem Tank.

Dieser Mechanismus zum Spülen der Toilette war anfangs eine fehlerhafte Struktur: Ihre Arbeit ist mit der Verformung von Kunststoff verbunden. Das Begrenzen der Oberfläche mit Wasser reduzierte die ohnehin geringe Wellungsquelle auf höchstens zwei Jahre.

Birne

Die Birne, die sowohl mit den oberen Tanks als auch mit den ersten Presslingen ausgestattet war, wurde eine vernünftigere Lösung. Die Gummihalbkugel ging entlang der Führungen und wurde mit einem Hebel oder Griff angehoben, der durch den Tankdeckel ging.

Das Hauptproblem der ersten Armaturensätze war die Korrosion von Stahlschrauben, die den Sattel am Tankkörper befestigten. Etwas seltener brach der Stamm zusammen oder die Birne selbst verlor ihre Elastizität. Die Selbstreparatur der Beschläge wurde auf den Ersatz eines defekten Artikels oder, was viel sinnvoller war, auf ein komplettes Set reduziert: Die wartungsfreie Lebensdauer überschritt selten 5-7 Jahre.

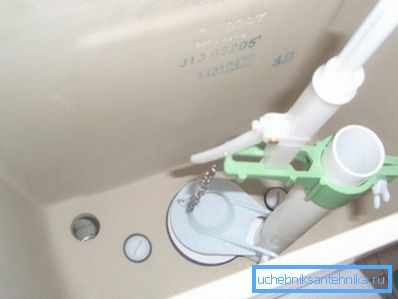

Ein moderner Mechanismus zum Spülen von Wasser in der Toilette umfasst häufig auch eine Birne; Im Gegensatz zu seinen Vorgängern werden jedoch fast keine Metallteile verwendet. Die Birne wird auf einem hohlen Polymerstab getragen, der gleichzeitig die Funktion des Überlaufs übernimmt und von einem Griff angehoben wird, der über den Tankdeckel ragt.

Glocke aus Kunststoff

Gleichzeitig mit Birnen in billigen Kunststofftanks wurde für eine Weile ein Mechanismus mit einem Plastikklingel verwendet, der an einem zylindrischen Abfluss getragen wurde. Wenn Sie die Taste drücken, sinkt die Glocke und verdrängt das Wasser. während es in den Überlauf fiel und aufgrund der Verdünnung im Abfluss den Tank leerte.

Das Design war äußerst unpraktisch, da es zu einem genau definierten Wasserstand im Tank arbeitete. Die Druckänderung im Aquädukt in Kombination mit den damals beliebten Schwimmern mit Messingwippe beeinflusste dieses Niveau maßgeblich.

Moderne Pflaumen

Ein typischer Verriegelungsmechanismus für die Toilette, der mit modernen importierten Tanks ausgestattet ist, ist eine vertikale Kunststoffsäule. Der Hohlraum in der Säule ist ein Überlauf; Wasser wird durch eine ringförmige Dichtung blockiert, die an einer Hohlstange getragen wird.

Entwässerungsmechanismen erlauben in der Regel zu regulieren:

• Entladungsintensität durch Einstellung des maximalen Abstandes zwischen Sitz und Dichtung.
• Überlaufebene.
• In Systemen mit doppeltem Abfluss - Wasserverbrauch beim Drücken einer Taste, die einen Teil des Tankinhalts zum Ablassen verwendet.

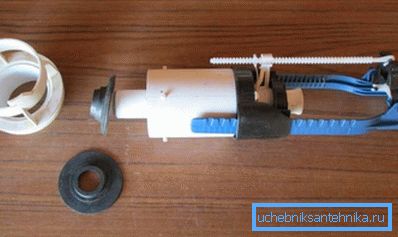

Das einzige typische Konstruktionsproblem ist die Dichtung. Für 5-8 Jahre verliert es seine Elastizität und muss ersetzt werden. Glücklicherweise ist es einfach, separat vom Ventil zu erwerben.

Paar Tank und WC-Schüssel

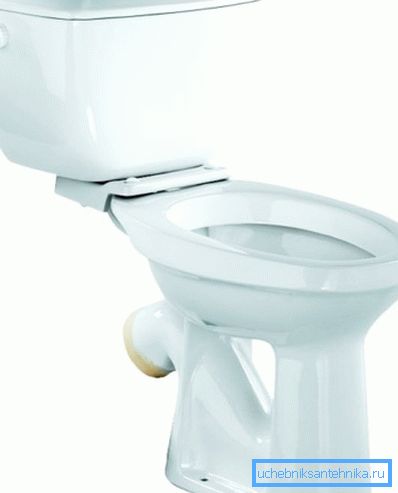

In modernen Toilettenschüsseln mit einer geformten Ablage dient eine ringförmige Dichtung unbegrenzt und schafft keine Probleme. Das einzige Design, das zu erwähnen ist, ist eine Toilette mit einem separaten Regal für die Hausprobe.

Die Liste der Probleme, die er für den Eigentümer verursacht, ist ziemlich beeindruckend:

1. Korrosion der Befestigungsschrauben.
2. Chip-Regale beim Drücken.
3. Toilette zur Befestigung von Chips.
4. Verlust der Elastizität der ovalen Manschette zwischen Tank und Regal.
5. Zerrissene konische Manschette unter dem Regal.

Ein potenzieller Käufer kann nur einen Ratschlag erhalten: Wenn Sie sich ein solches Set angesehen haben, entfernen Sie sich so weit wie möglich davon.

Fazit

Natürlich können in einem kleinen Material nicht alle in den letzten Jahrzehnten hergestellten Tankkonstruktionen beschrieben werden. Bei einigen Lösungen, die wir nicht berührt haben, wird der Leser in diesem Artikel mit dem Video vertraut gemacht.

Erfolge!
