Abwassersystem innerhalb und außerhalb der wohnung

Wenn Sie in einer Wohnung wohnen, werden Sie zweifellos die Dienste des städtischen zentralen Abwassersystems in Anspruch nehmen und höchstwahrscheinlich nicht aus technischer Sicht über die Funktionen seiner Funktionen nachdenken. Und vergebens. Denn ein Verständnis der Funktionsweise von städtischen Abwässern führt zu einem effizienteren und unterbrechungsfreieren Betrieb.

In diesem Artikel stellen wir Ihnen daher alle notwendigen Informationen zur Verfügung.

Abwassersystem in der Wohnung

Zunächst werden wir uns ansehen, wie das Entwässerungssystem innerhalb der Grenzen eines Mehrfamilienhauses gebaut wird und erst dann, wie das Abwassersystem in der Stadt angeordnet ist.

Richtige Rohrneigung

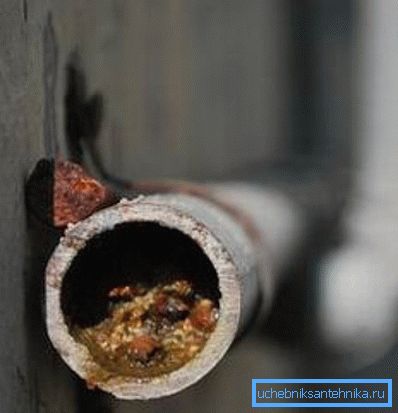

Die Rohrleitung ist so installiert, dass sie sich selbst reinigen kann, wenn der Winkel ihrer Elemente richtig eingehalten wird. In den Wohnungen werden normalerweise Abwasserrohre mit einem Durchmesser von 40 bis 50 mm verwendet, so dass die optimale Neigung 3% beträgt, was 3 cm pro Meter des Systems entspricht. Ansonsten werden folgende Probleme erwartet:

In beiden Fällen sind Wohnungseigentümer mit technischen Verstopfungen im Abwassersystem konfrontiert, die nur durch den Austausch falsch installierter Elemente beseitigt werden können.

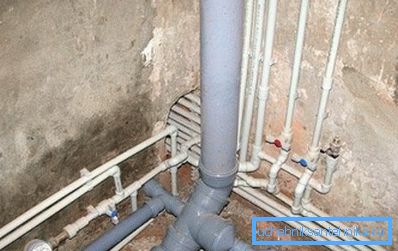

Verbinden Sie sich mit einem gemeinsamen Riser

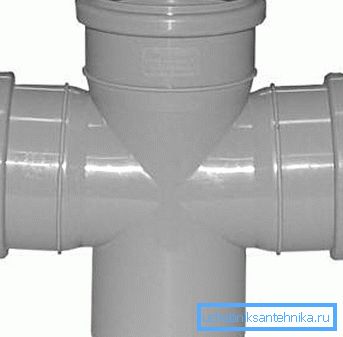

Der Zugang zum allgemeinen Abwassersystem von der Wohnung aus ist nur ein einziger Weg, der mit Hilfe eines speziellen Kreuzes ausgeführt wird, mit dem Sie ein Rohr mit einem Durchmesser von 100 mm und zwei Rohre mit einem Durchmesser von 50 mm anschließen können.

Anweisung:

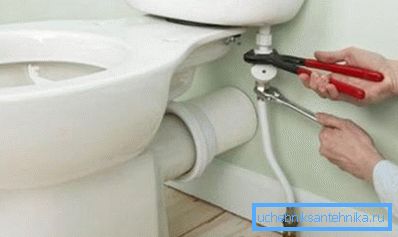

1. Eine Toilette und ein Bidet sind an das breiteste Hauptloch angeschlossen.

1. Alle anderen Sanitäreinrichtungen in Bad und WC, einschließlich Waschmaschine und Duschkabine, sind an einen der fünfzig Millimeter großen Eingänge angeschlossen.
2. Zum zweiten - alle Küchengeräte, einschließlich Geschirrspüler.

Installationshöhe von Sanitärgeräten

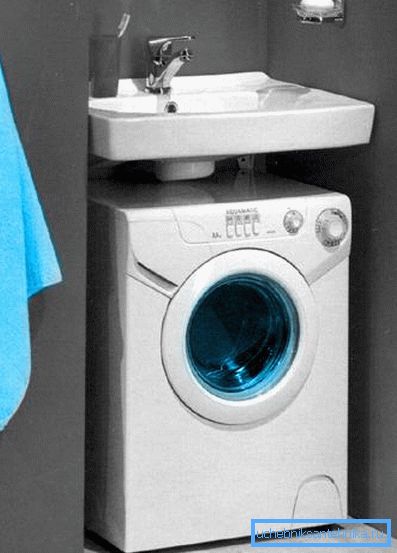

Da die gesamte Rohrleitung in Richtung der Hauptleitung eine bestimmte Neigung aufweist, muss die Anhebung umso höher sein, je weiter das Gerät vom Steigrohr aus angeschlossen wird. Die einzige Ausnahme von dieser Regel sind Waschmaschinen und Geschirrspülmaschinen, da sie über eigene Kreiselpumpen verfügen, die unter Druck stehende Flüssigkeit ausstoßen, und sich sogar unterhalb des Einlasses in den gemeinsamen Abwasserkanal befinden können.

Tipp: Es wird empfohlen, die Waschmaschine und den Geschirrspüler in der entlegensten Ecke zu installieren. Auf diese Weise können Sie die Ausrüstung, die einen geeigneten Aufzug benötigt, näher bringen.

Rohrauswahl

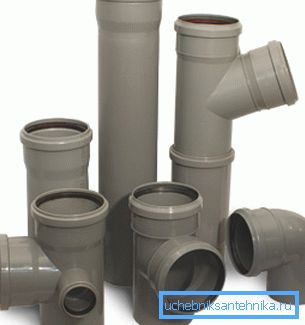

Die Verwendung von Gusseisenerzeugnissen zur Herstellung einer Rohrleitung ist seit langem veraltet, zu diesem Zweck sind verschiedene Arten von Polymervertretern viel besser geeignet: Polypropylen-, Polyethylen- oder Polyvinylchlorid-Rohre.

Sie haben folgende Vorteile:

• Angemessener Preis Kunststoff ist immer billiger als Metall.
• Absolute Feuchtigkeitsbeständigkeit. Völlig keine Korrosions- oder Fäulnisprozesse.
• Geringes Gewicht Beseitigt zusätzliche Belastung der Befestigungselemente.
• Einfache Bedienung und Handhabung. Alle Elemente werden von Hand verbunden und bei Bedarf leicht gekürzt.

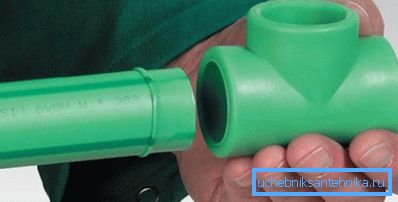

Tipp: Wenn Sie die Fase und die Kupplung nach dem Anschließen eng miteinander verbinden, ziehen Sie das Rohr etwas zurück (ca. 15 mm). Sie bieten also eine Kompensationslücke zum Zeitpunkt der thermischen Ausdehnung des Materials. Im umgekehrten Fall können sich Rohre verdrehen, wenn heißes Wasser durch sie hindurchtritt und aus dem die Verbindung austritt.

• Möglichkeit zur Geräuschdämmung Und das Geräusch der Flüssigkeit, die durch die Rohre fließt, wird Sie Tag und Nacht nicht stören.

Eckverbindungen

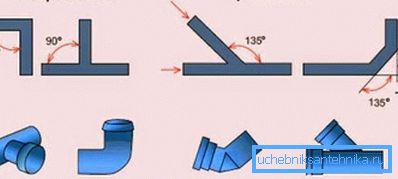

Hier ist alles ganz einfach: Rechte Winkel sind die Ursache für Verstopfungen der Abwasserkanäle und verlangsamen die Bewegung des Abwassers, daher sollten sie vermieden werden. Damit werden Ihnen Produkte unter 135 Grad gebogen.

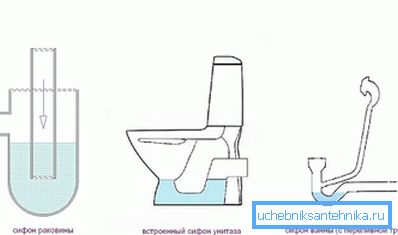

Wasserfallen

Kanalisation strahlt unangenehme Gerüche aus, die in Rohre und in das Wohnzimmer dringen können. Um dies zu verhindern, sollte an jedem Abfluss eine spezielle Wasserdichtung angebracht werden.

In der Toilette gibt es beispielsweise zunächst eine solche konstruktive Lösung, für ein Waschbecken und eine Badewanne wird es in Form von Siphons eingebaut. Der in solchen Geräten gebildete Wasserpfropfen verhindert aufgrund des Höhenunterschieds der Einlassrohre zuverlässig, dass Gerüche in die Wohnung gelangen.

Tipp: Wenn Sie Ihr Haus für längere Zeit verlassen, gießen Sie etwas Sonnenblumenöl in die Siphons. Der auf dem Wasser in den Fallen gebildete Film verhindert das Verdampfen während Ihrer Abwesenheit. Ansonsten können Sie an einen nicht sehr gut riechenden Ort zurückkehren.

Abwassersystem in der Stadt

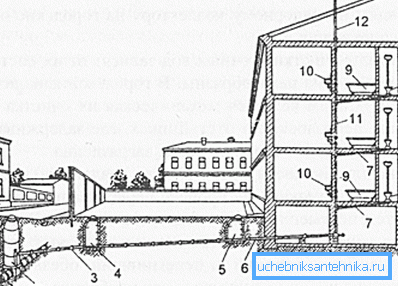

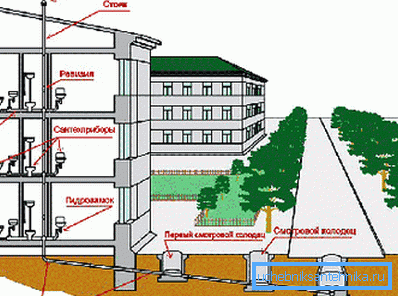

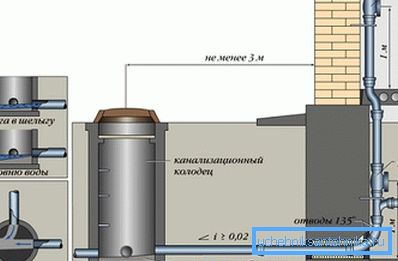

Schauen wir uns an, wie das Abwassersystem auf der Skala Ihres gesamten Hochhauses und der angrenzenden Straße aussieht:

1. Die Hauptstraßenstraße. Es ist das Abwasser, das an den Ort seiner Behandlung gelangt, worüber wir später noch genauer sprechen werden.
2. Technische Stadt gut. Das Gerät nimmt das Abwasser auf, das für die Durchführung der Wartung und Reparatur des gesamten Systems erforderlich ist.

1. Der Verbindungszweig zwischen dem Hof ​​und den Stadtbrunnen.
2. Yard technischer Sammler. Es vereint alle Häuser im Innenhof in einem einzigen Netzwerk und ermöglicht neben dem Zugang zum System auch die Glättung der Wendekanten.
3. Inspektion gut. Es gibt an jedem Eingang separat.
4. Die Stelle, an der die Steigleitung mit einem Mannloch verbunden ist.
5. Interne Rohrleitungen von Wohnungen.
6. Toiletten
7. Bäder
8. Sinkt
9. Riser
10. Belüftung des Abwassers Es muss sichergestellt werden, dass das System keine Abluft ansammelt, wodurch das Wasser in den Fallen verdunstet, was zu unangenehmen Gerüchen in die Wohnräume führt.

Abwasser

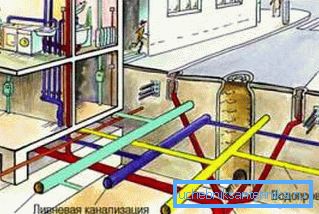

Das urbane Abwasserkanalnetz außerhalb des Hauses kann je nach dem eintretenden Abwasser in zwei Arten unterteilt werden:

Wie Sie sehen, ist ein separates System viel rentabler, da damit nicht einmal ein Niederschlag verarbeitet werden muss.

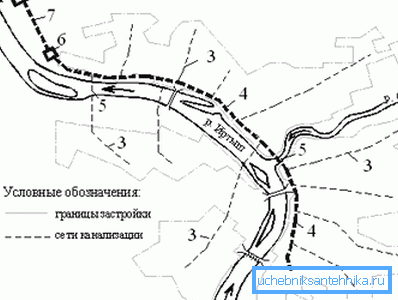

Bewegung in der Stadt

 Elemente der Stadtkanalisation:

1. Hofsysteme.
2. Straßenbrunnen.
3. Kreiskollektoren mit Pumpstationen ausgestattet, da nicht immer eine ausreichende Steigung der Rohrleitung für die natürliche Bewegung von Abwasser sichergestellt werden kann.
4. Ducker kann auch Abwasser pumpen.

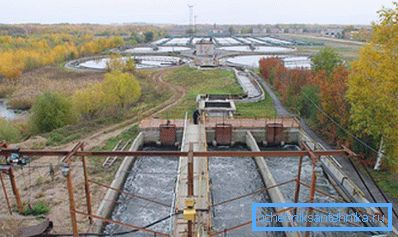

5. Pumpstation der Stadt.

1. Vorstädtischer Teil der Pipeline.
2. Mechanische und biologische Reinigungsanlagen.
3. In Reservoire abgeben.

Reinigung

Wir können die folgenden Hauptstufen der Reinigung von Abwässern unterscheiden, die das städtische Abwassersystem durchlaufen:

1. Mechanisch. Gitter, Sandfallen und Klärgruben helfen, die größten unlöslichen Trümmer einzufangen und abzutrennen.

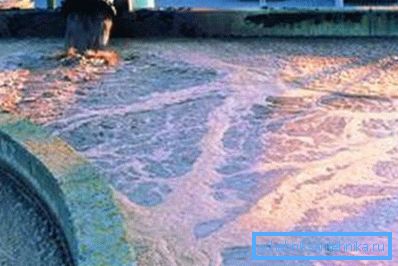

2. Biologisch. Es wird aufgrund der Wirkung von Mikroorganismen durchgeführt und kann zwei Arten sein:

Die künstliche Reinigungsmethode hat ihre Nachteile:

• Stromverbrauch;
• die Notwendigkeit der Wartung;
• hohe Implementierungskosten.

Beeinträchtigt jedoch nicht die Umwelt und erfordert keine großen Landflächen, wie dies bei der natürlichen Methode der Fall ist.

Fazit

Die städtische Kanalisation beginnt an der Spüle, über der Sie sich die Hände waschen, und endet im See. Und all dieser kolossale Weg ermöglicht die Menge seiner Elemente, die wir oben betrachtet haben.

Fehlfunktionen, unsachgemäße Installation oder Betrieb eines dieser Geräte können zu einem schweren oder schweren Unfall führen. Versuchen Sie daher, alle Regeln für die Verwendung von Abwasser zu befolgen.

Das Video in diesem Artikel enthält zusätzliche Informationen, die sich direkt auf die vorgestellten Materialien beziehen. Der ununterbrochene Betrieb der städtischen Kanalisation beginnt in Ihrer Wohnung.
