Abwasserentwurf - die hauptmerkmale dieser art von arbeit
Ein modernes Gehäuse ohne Abwassersysteme ist nicht vorstellbar. Dabei ist es sehr wichtig, alles gemäß den Bauvorschriften zu tun, damit es während des Betriebs so wenige Probleme wie möglich gibt. Die Gestaltung von Abwasser in einem Privathaus weist eine Reihe von Funktionen auf, die in diesem Artikel beschrieben werden.
Wenn Sie einfache Richtlinien befolgen, können Sie selbst ein wirksames Abfallentsorgungssystem erstellen.
Die Hauptkriterien, die das Projekt erfüllen muss
Die Gestaltung von Wasserversorgungs- und Abwassersystemen muss verschiedenen Normen und Anforderungen entsprechen. Darüber hinaus wird die Gestaltung unter Berücksichtigung mehrerer wichtiger Kriterien festgelegt:
| Einhaltung von behördlichen Dokumenten | Alle Kommunikationen sollten in Übereinstimmung mit den Normen von SNiP organisiert werden, und es gibt mehrere Vorschriften, von denen jede einen bestimmten Teil des Systems regelt. Am einfachsten ist es, das Projekt mit professionellen Spezialisten zu koordinieren, um die Möglichkeit von Fehlern und Fehleinschätzungen zu minimieren, da es in Zukunft schwieriger sein wird, sie zu beseitigen. |
| Auswahl der Qualitätskomponenten und Beschläge | Es ist sehr wichtig, nur die Materialien und Elemente zu verwenden, deren Garantie für viele Jahre gewährleistet ist. Selbst die qualifizierteste Installation garantiert nicht die Langlebigkeit des Systems, wenn Produkte mit niedriger Qualität verwendet werden. Daher sollte ein niedriger Preis auf keinen Fall ein entscheidender Faktor bei der Auswahl sein |
| Kompetente Gestaltung von Kanalnetzen | Wenn Sie alle für die Entwicklung der Dokumentation erforderlichen Aktivitäten mit Ihren eigenen Händen durchführen, ist es wichtig, den optimalen Durchmesser der einzelnen Pipelines zu berechnen, die Systemkonfiguration zu wählen und alle Empfehlungen zu befolgen, die im nächsten Kapitel beschrieben werden |
| Ordentliche Montage und Systemprüfung | Aufgrund der breiten Verteilung von Produkten aus schlagfestem Kunststoff ist die Anweisung zum Aufbau des Kanalnetzes so einfach wie möglich geworden, es ist jedoch auch wichtig, die Arbeit sehr sorgfältig auszuführen, um eine Verformung der Elemente und eine Beschädigung des Dichtungsgummis zu vermeiden. Nach der Montage ist das System zwingend auf Dichtheit zu prüfen. |
Was Sie beim Erstellen eines Projekts wissen müssen

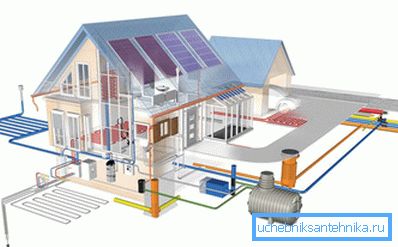

Es ist wichtig zu verstehen, dass die gesamte Kommunikation in interne und externe Kommunikation unterteilt ist. Wir werden uns jeden Teil genauer ansehen, um das Thema so detailliert wie möglich darzustellen.
Inländisches Abwasser
Dieser Teil umfasst alle Teile des Systems, die sich in den Räumlichkeiten befinden.
Die Gestaltung der Wasserversorgung und des Abwassers in dieser Phase erfolgt gemäß den folgenden Empfehlungen:

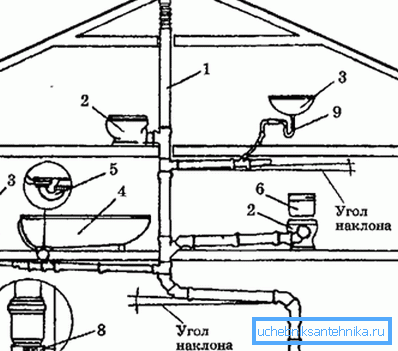

- Ein sehr wichtiger Faktor ist die Einhaltung der optimalen Steigung der Pipelines, da die Systeme selbstfließend sind. Ein zu kleiner Winkel führt zu einer Stagnation des Abwassers, zu große Anhaftung von Feststoffteilchen an den Rohrwänden, was zu Verstopfungen führen kann, deren Bekämpfung im Betrieb zu einem sehr großen Problem werden kann.
Beachten Sie! Bei einem Rohrdurchmesser von 5 cm sollte die Neigung 5 cm pro 1 Meter betragen. Wenn der Durchmesser 100-110 mm beträgt, genügen 2 cm pro Meter Rohr. Die Indikatoren sollten nicht sehr unterschiedlich sein, außerdem sind Gradienten des Gradienten höchst unerwünscht, da diese Bereiche für Blockaden potentiell gefährlich sind. Bei kurzen Abschnitten von Abwasserrohren kann die Neigung jedoch größer sein.

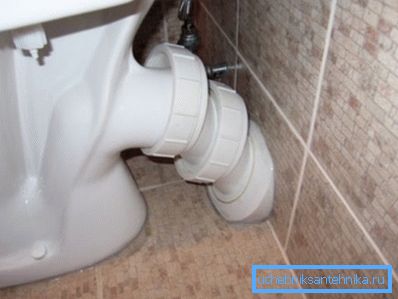

- Die Toilette sollte mit einem separaten Anschluss an der Steigleitung befestigt werden. Dies verringert zum einen die Wahrscheinlichkeit von Verstopfungen so weit wie möglich und zum anderen wird, wenn einige weitere Elemente an der WC-Beckenverbindung angebracht sind, während der Spülung Wasser aus allen Siphons gesaugt, und der unangenehme Geruch dringt ständig in den Raum ein.
- Die Installation eines Abwasserbelüftungssystems ist sehr wichtig, da das Fehlen zu unangenehmen Gerüchen im Raum und zum Entleeren der Siphons aufgrund der Bildung eines übermäßigen Vakuums im System führen kann.. Dieses System sollte nicht an die allgemeine Belüftung angeschlossen werden. Es muss separat auf das Dach gebracht werden. Installieren Sie einen Belüfter, um das Eindringen von Niederschlag in das System zu verhindern.
- Bei der Planung von Kanalnetzen ist es wichtig, die richtige Reihenfolge der Verbindungselemente zum Steigrohr zu beachten. Um Probleme zu vermeiden, sollte die Toilette unter allen Elementen angebracht werden. Dies ist ein sehr wichtiger Punkt, auf den besonders aufmerksam gemacht werden muss, da Sie sonst während des Betriebs viele Probleme haben werden.
Erinnere dich! Wenn sich in dem System eine Toilette befindet, sollte der Mindestrohrdurchmesser für die Steigleitung nicht weniger als 100 mm betragen. Wenn keine Toilette vorhanden ist, reicht eine Leitung mit einem Durchmesser von 50 mm.
- Es ist sehr wichtig, die Steigrohre schallisoliert zu machen. Die einfachste Möglichkeit ist die Installation eines Gipskartonschachts, während die inneren Hohlräume mit Mineralwolle abgedichtet werden können. Vergessen Sie nicht, dass sich an der Unterseite des Steigrohrs eine Revisionsklappe befinden sollte, die bei Problemen einen einfachen Zugang erfordert.
- Die Planung von Sanitär- und Abwassersystemen erfolgt am besten in Absprache mit Experten, sodass Sie sich auf die Richtigkeit der Arbeit verlassen können.
Externe Kommunikation

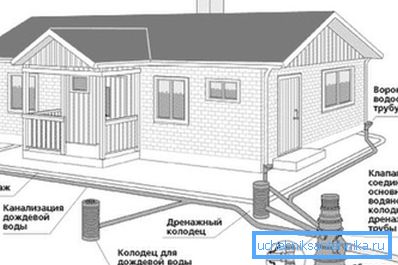

Die Gestaltung externer Wasserversorgungs- und Abwassernetze weist eine Reihe von Besonderheiten auf:
- Die Entnahmestelle des Rohrs aus dem Haus ist sehr wichtig, es sollte sich unterhalb des Gefrierpunktes am Boden befinden. Die Einfriertiefe ist je nach Gebiet unterschiedlich. Dies wird in einem separaten Artikel über diese Ressource ausführlicher beschrieben. Wenn die Kommunikation auf diese Weise nicht vertieft werden kann, müssen spezielle Isolatoren für Rohrleitungen verwendet werden, die in jedem Sanitärfachgeschäft erworben werden können.
- Die Gestaltung externer Abwassernetzwerke hängt davon ab, welche Kommunikation verwendet wird. Die einfachste und effektivste Option ist ein zentralisiertes System. Wenn es nicht vorhanden ist, müssen entweder Entwässerungsbohrungen hergestellt oder ein Klärgrube installiert werden.
- Die Aufbereitungsanlagen sollten sich mindestens 30 m von der Wasserquelle und nicht weniger als 5 m vom Haus entfernt befinden. Besser ist es, wenn diese Anzeige 10 m beträgt.
- Die Gestaltung der externen Abwassernetze umfasst die Berechnung der ungefähren Belastungen des Systems. Wenn es unter die Passage läuft, ist es wichtig, dass alle Elemente belastungsfest sind. In einigen Fällen ist die beste Option Gusseisen- oder Asbestzementrohre.
- Wenn Sie ein Abwasserkanalprojekt entwickeln, ist es erwähnenswert, dass es nicht unter den Gefrierpunkt vertieft werden kann. Hauptsache, es muss ein kompetenter Abfluss von Wasser angeordnet werden, sodass das System während des Frosts vollständig entleert wird, um Schäden zu vermeiden.
Fazit
In der Tat ist es wichtig, dieses Problem gründlich zu verstehen. Das Video in diesem Artikel hilft Ihnen, einige der Funktionen zu verstehen. Nach der Überprüfung werden Sie sich in dem behandelten Thema noch besser orientieren und die Gestaltung des Abwassers selbst durchführen können (siehe auch Artikel Toilettenbecken an das Abwassersystem anschließen - Schlüsseltechniken berücksichtigen).
