Abwasser im haus: wie es gemacht wird

In der Regel wird die Verlegung aller Kommunikationen gleichzeitig mit dem Bau des Gebäudes geplant, manchmal wird jedoch die Kanalisation im Haus auf Pfählen oder auf einem Streifenfundament viel später installiert, was viele Unannehmlichkeiten verursacht. Die Bereitstellung eines solchen Komforts in einem Wohngebäude ist jedoch eine notwendige Voraussetzung für sanitäre Grundnormen, so dass trotz verschiedener Hindernisse ohnehin Abwasserrohre benötigt werden.

Sie können eine solche Pipeline selbst erstellen, und wir werden im Folgenden darüber reden und das Video in diesem Artikel ansehen.

Kanalisation in einem Privathaus

Die Steigung beobachten

Hinweis Wenn Abwasser im privaten Bereich zu Hause installiert wird, werden zu diesem Zweck hauptsächlich Kunststoffrohre mit einem Durchmesser von 50 mm und 100 mm verwendet. Daneben können jedoch ein Durchmesser von 32 mm für eine Geschirrspülmaschine oder Waschmaschine sowie 150 mm für die Straße verwendet werden.

• Gemäß SNiP 2.04.01-85 * sollten Abwässer in Wohngebäuden und angrenzenden Bereichen mit einer bestimmten Rohrneigung installiert werden, die direkt von ihrem Durchmesser abhängt. Somit beträgt die optimale Neigung für den Abwasserstrom mit einem 50 mm langen Rohrleitungsabschnitt 30 mm pro Meter, für 100 mm bis 20 mm bzw. für 150 mm bis 8 mm. Wenn wir über den Anschluss einer Waschmaschine oder eines Geschirrspülers an das Abwassersystem und die Wasserversorgung (32-mm-Rohr) sprechen, können Sie zur Entwässerung auf ein Kippen verzichten, da das Wasser hier erzwungen wird.
• Die Erhöhung dieses Parameters ist nur auf kurzen Abschnitten (nicht mehr als einen Meter) zulässig. Auf diese Weise können Sie die Route so weit wie möglich einschränken, um Verstopfungen zu vermeiden. Aber wenn der Winkel der Dichtung abnimmt, kann das durch die Schwerkraft bewegte Wasser die festen Rückstände (Speisereste und Fäkalien) nicht wegspülen, und wenn dieser Winkel zunimmt, hat die Flüssigkeit einfach keine Zeit dazu.
• Außerdem macht die Anweisung auf Eckbeschläge aufmerksam, die 32?, 45? und 90? für alle Durchmesser. Also 90 drehen? Es ist nur vom Steigrohr zur vertikalen Ebene oder für 50 mm- und 32 mm-Rohre im Raum zulässig, da im ersten Fall ein guter Wasserdruck erzeugt wird und im zweiten Fall fast keine festen Rückstände in der Flüssigkeit vorhanden sind. Wenn bei der Verlegung der Pipeline auf der Straße eine Wendung von 90 ° erforderlich ist, werden hierfür zwei Winkel von 45 ° verwendet. - Eine sanfte Kurve ist nicht so förderlich für die Bildung von Blockaden.

Beschläge und Reduzierungen

Bei der Installation besteht ein Abwassersystem für ein Haus normalerweise aus Rohren mit unterschiedlichen Durchmessern, die niemals streng in einer geraden Linie liegen, außerdem kann sich die Ebene der Dichtung ändern, und zu diesem Zweck gibt es viele Übergangsanschlüsse. Solche Adapter werden zum Einhängen, für Kurven, zum Wechseln der Dichtungsebene sowie zum Ändern des Durchmessers verwendet.

Die größte Auswahl an solchen Formstücken ist für 100 mm-Rohre ausgelegt. Sie können jedoch auch einen passenden Adapter für andere Abschnitte finden.

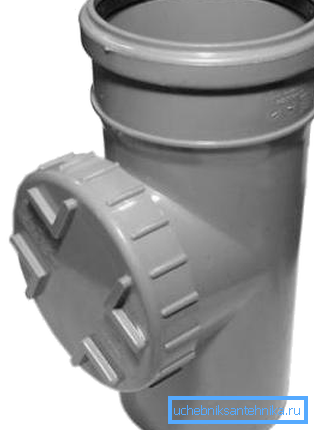

Bei Abschnitten der Rohrleitung von mehr als 4 Metern sowie einer Revisionsprüfung in der Kurve, die dem Abschlag sehr ähnlich ist, ist die seitliche Öffnung jedoch mit einem Deckel verschlossen. Dieser Adapter dient zum Beseitigen von Blockaden in abgelegenen Gebieten.

Darüber hinaus werden Gummi-Reduzierungen und Dichtungen zum Andocken verwendet, die tatsächlich auch als Reduktionselemente bezeichnet werden können. Dichtungen werden beim Andocken von Rohren gleichen Durchmessers verwendet, wenn das Ende eines Rohrs in ein leicht erweitertes Glas eines anderen Rohrs eingeführt wird (daher die Reduzierungsfunktion) - der Preis der Dichtung wird nicht einmal berücksichtigt, da sie geliefert wird.

Die Reduzierung kann jedoch erforderlich sein, wenn Kunststoff mit Gusseisen verbunden wird (man kann nicht darauf verzichten, wenn man die Steigleitung in einer Wohnung eines Hochhauses ersetzt). Oder zum Beispiel beim Umschalten von einem 50-mm-Rohr auf ein 32-mm-Rohr (bei Waschmaschinen und Geschirrspülern) und natürlich beim Installieren eines Siphonschlauches.

Die Rohrleitung (falls sie nicht im Boden oder an der Wand installiert ist) wird mit Kunststoff- oder Metallklammern bestimmten Durchmessers fixiert. Kunststoff wird in der Regel für kleine Durchmesser (32 mm) verwendet, in anderen Fällen werden Metallwinkel verwendet.

Installationsarbeiten im Haus

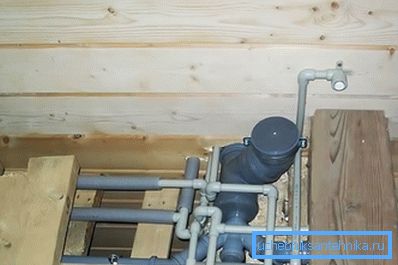

Unabhängig davon, ob es sich um ein Abwassersystem in einem Fachwerkhaus oder in einer Ziegel-, Block- oder Holzkonstruktion handelt, müssen Sie die Installation der sanitären Anlagen in Bezug auf den Ausgang der Rohrleitung zur Straße kennzeichnen. Daher müssen Sie zunächst bestimmen, wo das Abwasser auf die Straße gelangt und wie es eindringt (wir werden später darüber berichten).

Mit dieser Markierung können Sie nicht nur das Filmmaterial und den Durchmesser des Materials bestimmen, sondern auch die Anzahl und Konfiguration der Beschläge, die für verschiedene Arten von Kurven und Kreuzungen erforderlich sind.

Wenn das Abwassersystem in Ihrem Haus gebaut wird, müssen Sie, nachdem Sie die Stellen für die Installation von Sanitäreinrichtungen markiert haben, die Leitungen mit der erforderlichen Neigung, entlang der sich die gesamte Route befindet, mit einer Schlagschnur (Farbschnur) abschlagen. Dank dieser Benchmarks können Sie Stifte an den richtigen Stellen herstellen oder Klammern (Klammern) an diesem Tag befestigen.

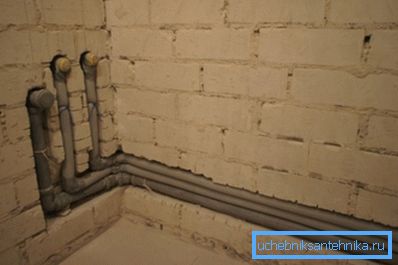

Zur Herstellung von Nuten (Nuten) verwendete Schleifmaschine mit Diamantscheibe und Hammerbohrer mit Meißel. Die beiden groben Linien der diamantbeschichteten Scheibe führen je nach den Umständen zu Schnitten. Tiefe und Abstand voneinander. Danach schlägt ein Meißel (ohne Perforator möglich) den geschnittenen Streifen nieder und passt seine Tiefe nach Bedarf an.

Damit die Rohre in der Wanne verbleiben, müssen sie mit etwas fixiert werden (vor dem Aufbringen von Putz oder dem Einbau der Box). Dazu sind perforierte Metallbandaufhänger für Metallrahmen für Trockenbau sehr gut geeignet.

Empfehlung. Bereite Verdrahtung muss getestet werden, gießen Sie Wasser hinein. Wenn Sie an einer der Verbindungsstellen ein Leck bemerken - dichten Sie diese Stelle nicht mit Silikon oder Dichtmittel ab. In solchen Fällen muss die Verbindung demontiert werden, die Dichtung muss eingestellt und wieder zusammengebaut werden. Damit die Gummidichtung die Reibungsanschläge nicht stört, ist das Rohrende mit flüssigem Reinigungsmittel für Haushaltszwecke verschmiert.

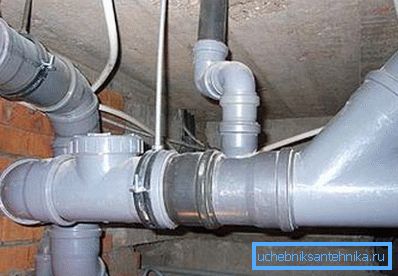

Wenn das Haus über einen technischen Boden oder einen Keller verfügt, können Sie die Wände nicht rasieren - einfach von jedem Badezimmer aus den Boden zum Hauptrohr ablassen, wie auf dem Foto oben gezeigt. In diesen Fällen hat das horizontale Rohr normalerweise einen Querschnitt von 100 mm und seine Neigung sollte 2 cm pro Meter betragen.

Diese Art der Verkabelung spart viel Arbeitskosten sowie Platz im Raum - Sie müssen keine Kiste im Haus herstellen, um die Rohre zu verstecken.

Montagearbeiten draußen

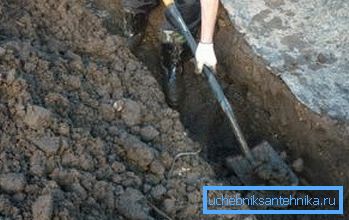

Nun wollen wir uns mit der Tiefe des Grabens befassen, die hauptsächlich von zwei Faktoren abhängt - dem Einfriergrad des Bodens in Ihrem Gebiet sowie der Entfernung vom Haus zum Klärgrube oder der Klärgrube.

Zum Beispiel beträgt der maximale Grad des Einfrierens des Bodens in Ihrer Umgebung einen Meter, und der Abstand zum Klärgrube beträgt 20 m. Gleichzeitig müssen Sie ein 100-mm-Rohr verlegen. Nach der Installation sollte der kritische Gefrierpunkt mindestens 10 cm höher sein als die obere Rohrwand.

Dies bedeutet, dass die Tiefe des Hauses auf der oberen Ebene 110 cm beträgt, und bei einer Klärgrube oder einem Senkgrube bereits 110 + 20 * 2 = 150 cm. Dies ist jedoch nur ein Indikator für die obere Ebene, nicht jedoch für den Grabenboden. Um die Grabentiefe zu bestimmen, müssen Sie jedoch 10 cm Rohrdicke plus 5-10 cm für ein Sandkissen hinzufügen.

Am Boden des Grabens gießen Sie eine Sandschicht mit einer Höhe von 5-10 cm - damit Sie den Boden so planen können, dass er keine scharfen Tropfen und darüber hinaus scharfe Gegenstände (Steine, Draht, Beschläge, Glas) aufweist - dies kann die Kunststoffwände beschädigen . Nach der Planung sollte der Sand so verdichtet werden, dass er später nicht unter dem Druck des Bodens nachlässt.

Es ist bequemer, gerade Rohrabschnitte nicht in einem Graben, sondern auf der Oberfläche zu montieren und die Abwasserleitung mit Blöcken einer bestimmten Länge abzusenken.

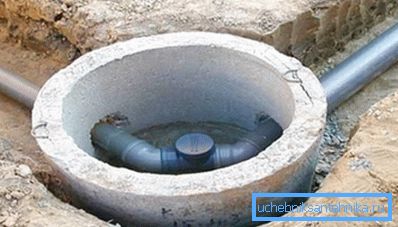

Wie bereits oben erwähnt, ist es bei einer Rohrlänge von mehr als 4 Metern oder an Windungen erforderlich, eine Revisionsverschraubung einzubetten, und um Zugang zu diesem zu gewähren, werden an solchen Stellen Brunnen installiert.

Das Bohrloch selbst kann aus Betonringen hergestellt werden, indem Einlässe an den richtigen Stellen gestanzt werden, aber Sie können ein solches Loch auch mit normalen Ziegeln und Gips auslegen (was besser ist - Sie entscheiden, da es sich nicht um ein technisches und technisches Verhältnis zur Qualität der Abwasserleitung handelt).

Nachdem Sie die gesamte Route bestiegen und durch Ablassen des Wassers auf die Dichte des Docks geprüft haben, können Sie den Graben mit Erde befeuchten. Der Boden kann jedoch nicht direkt auf das Rohr gegossen werden - erstens kann es zu harten Schneidobjekten (Metall, Glas, Steine) kommen, und zweitens führt der Boden auf jeden Fall zu einer Absenkung, die zu einer Verformung des Rohrs führen kann.

Um solche unangenehmen Folgen zu vermeiden, wird Sand auf den Boden geschüttet, der sich mindestens 5 cm über dem Niveau der oberen Wand befinden sollte.

Trockener Sand kann aber auch nachlassen, aber nicht über ein Kunststoffrohr gestoßen werden - Kunststoff kann sich verformen. Daher ist es in solchen Situationen sehr einfach - Sand wird reichlich mit Wasser angefeuchtet und sinkt fast sofort, sobald das Wasser den Boden des Grabens erreicht. Nach einem solchen Verfahren einer Kunststoffleitung ist kein Absinken des Bodens schrecklich.

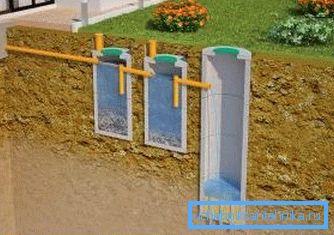

Abwasser endet mit einem Sickergrube oder einem Klärgrube, was Sie übrigens mit Ihren eigenen Händen tun können, aber dies ist ein völlig anderes Thema. Darüber hinaus kann der Klärgrube im Geschäft erworben werden, und sein Volumen hängt von der Anzahl der Säfte im Haus ab. Die Installation muss jedoch als separater Artikel betrachtet werden.

Fazit

Wie Sie wissen, können Sie in einem Haus keine Toilette ohne Abwasser machen. Daher müssen Sie trotz aller mit der Reparatur verbundenen Unannehmlichkeiten Schritt für Schritt die Installation des Abwassers durchführen. Dies ist auf der Baustelle etwas einfacher. So können Sie beispielsweise mit Eckbeschlägen wertvolle Bäume umgehen.
