Wozu dient ein abwasserventil?

Im privaten Bereich und in mehrstöckigen Gebäuden greifen sie häufig auf ein solches Gerät wie ein Ventil an einer Abwasserleitung zurück, das im Falle von Abwasserüberflutungen durch Regen, Schneeschmelzen sowie bei höherer Gewalt infolge von Naturkatastrophen hilfreich ist. Ein solches Gerät ist jedoch keine Voraussetzung für die Ausrüstung des Abfallsystems. Es wird nur in Fällen installiert, in denen tatsächlich eine Gegendruckgefahr besteht. Dies hängt von verschiedenen Faktoren ab. Im Folgenden werden wir über das System eines solchen Schutzes, die Installation, die Bedingungen sowie über das Video in diesem Artikel sprechen.

Absperrventil

Arbeitsprinzip

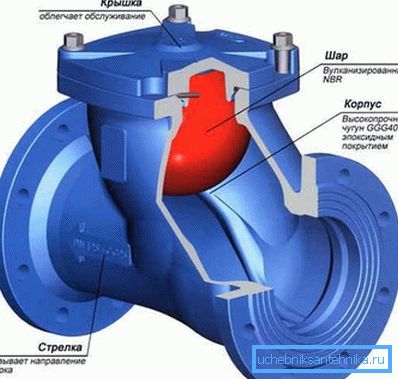

• Ventile, ähnlich wie im oberen Bild, sind an horizontalen Abwasserrohren angebracht, und wenn wir über Wohnraum und Versorgungsunternehmen sprechen, werden sie im Keller von Häusern montiert. Das Funktionsprinzip ist hier recht einfach: Fließt Wasser in Pfeilrichtung, die sich auf dem Körper befindet, hebt es die Verriegelungskugel an, die sich entlang des Kanals bewegt (dies ist in der Abbildung zu sehen). In Fällen, in denen Gegendruck auftritt, senkt sich der Ball einfach diesen Kanal hinunter und sperrt das Rohr in eine Richtung.

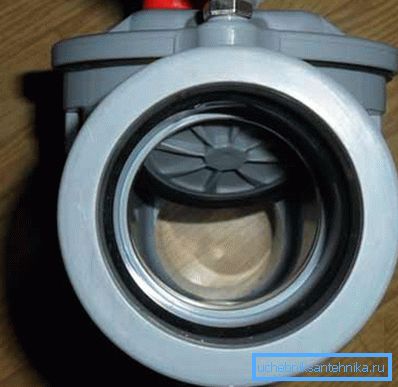

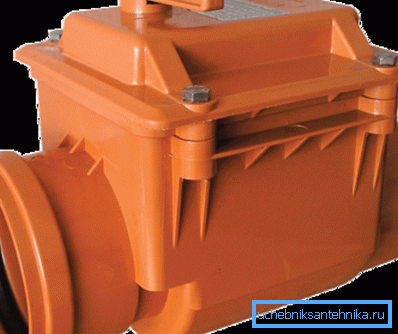

• Genau dieselbe Funktionalität, aber ein etwas anderes Verstopfungssystem hat eine Kunststoffvorrichtung, die auch für die horizontale Installation vorgesehen ist und manchmal sogar in einem Raum in der Nähe der Toilettenschüssel montiert wird.. Dieses Absperrventil für Abwasser hat eine ziemlich einfache Vorrichtung - es ist eine Kunststoffplatte mit einer Gummidichtung (1), die an dem Hebel (2) gehalten wird und außerdem einen Revisionsdeckel (3) hat. Mit Wasserdruck auf der Platte in Pfeilrichtung auf der Karosserie erhebt sich die Platte wie eine Luke auf einem Hebel. Wenn jedoch Gegendruck erzeugt wird, fällt die Platte ab und verriegelt den Durchgang.

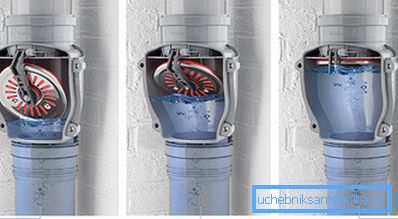

• Das vertikale Abwasserventil funktioniert genauso wie das horizontale, bei dem sich eine bewegliche Platte mit einer am Hebel angebrachten Gummidichtung befindet. Sie können den Zyklus des Sperrens des Durchgangs unter Druck von unten sehen. Ein solches Gerät wird für Steigleitungen verwendet.

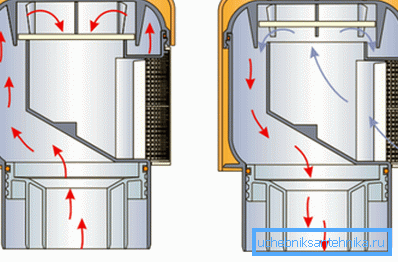

• Der Belüfter des Abwassersystems oder auch Abluftsperrventil für Abwasser dient zum Zuführen und Zurückhalten von Luft im Abwasserrohr. Sein Hauptelement ist eine Stange oder eine Membran (je nach Modifikation).. Das Funktionsprinzip dieser Vorrichtung ist recht einfach: Wenn Wasser abgelassen wird, wird die Luft im System verdünnt und die Membran öffnet sich leicht, so dass die Außenluft den Druck wiederherstellen kann. Nachdem sich der Druck stabilisiert hat, schließt sich die Membran wieder.

Wenn es notwendig ist

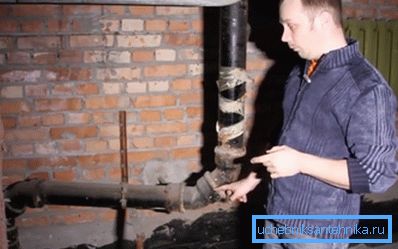

Lassen Sie uns zuerst mit der Wohnung in einem Hochhaus umgehen und uns vorstellen, dass wir uns im ersten Stock befinden. Ein Abwasserkanal steigt von allen Etagen in den Keller oder in den technischen Boden, wo er von der vertikalen in die horizontale Ebene übergeht. Die Eckkupplungen werden mit einer sanften Drehung installiert, um Verstopfungen zu vermeiden. Dies geschieht jedoch manchmal. Wenn eine Verstopfung auftritt, kann das Abwasser aus den oberen Etagen nirgendwohin gelangen und steigt durch die Toilette, das Badezimmer, das Waschbecken usw. (das Gesetz der kommunizierenden Gefäße) auf.

Hinweis Wenn das erste Stockwerk verstopft ist, steigt das Wasser in das zweite Stockwerk, aber dort tritt höchstwahrscheinlich kein Überlauf auf, da die Wassersäule die resultierende Blockade mit ihrer Masse drückt.

Um solche äußerst unangenehmen Umstände zu vermeiden, ist ein horizontales oder vertikales Absperrventil installiert, dessen Hauptproblem die Sperrigkeit ist. Trotzdem ist ein solcher Schutz erforderlich, aber wenn Sie ihn an der Steigleitung anbringen, gibt dies nichts, da die Gefahr gerade im Druck der oberen Etagen liegt, was bedeutet, dass die Verriegelung am Auslass der Steigleitung abstürzen muss, wie auf dem Foto oben. Diese Option schützt jedoch nur eine Sanitäreinheit und ist nur in Fällen sinnvoll, in denen keine anderen Abwasserhähne für Spülbecken, Badewannen usw. vorhanden sind.

In solchen Fällen haben Sie also zwei Möglichkeiten: Die erste besteht darin, ein Rückschlagventil an der Toilette und das andere am Auslass für die restlichen Badezimmer zu installieren, und die zweite besteht darin, ein Gerät am Verteiler-T-Stück an der Toilette und an den anderen Knoten zu installieren. Wie Sie wissen, wird für beide Optionen viel Platz in Anspruch genommen - im ersten Fall zwei oder sogar drei sperrige Gadgets und im zweiten Fall - Sie müssen den Abstand vom Riser vergrößern, um eine Verbindung zur Abschlagverteilung (Quad) herzustellen auf eigene Faust

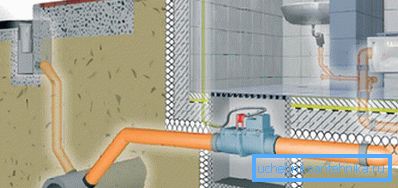

Es ist etwas einfacher, einen solchen Schutz in der Privatwirtschaft auszustatten - selbst wenn Sie ein Haus auf mehreren Etagen und Badezimmer auf allen Ebenen haben, dann ist dies nur Ihr Problem und sonst niemand - schließlich leiten Sie kein Wasser aus der oberen Etage, wenn das Abwassersystem in Ihrem Haus blockiert ist. Mit Nachbarn aus den oberen Etagen zu verhandeln, ist jedoch manchmal praktisch unmöglich, schon deshalb, weil sie zu einem bestimmten Zeitpunkt nicht zu Hause sind.

Daher können Sie im privaten Sektor eine Schließvorrichtung eines beliebigen Typs montieren - Membran oder Kugel, vertikal oder horizontal. Das Wichtigste ist, dass sie auf den Verteilerknoten zugeschnitten ist. Dies kann entweder auf der technischen Ebene (falls vorhanden) durchgeführt werden, oder Sie können eine spezielle Inspektion für die Verstopfung der Kanalisation vornehmen, bei der Sie Wartungsarbeiten durchführen können, indem Sie den Ball reinigen oder die Membran aus dem Kuchen legen. Natürlich sind die Kosten für eine solche Ausrüstung ungefähr einhundert oder zweihundert Mal höher (je nach Modifikation) als der Preis eines T-Stücks für ein Hundertstes Abwasserrohr, aber es lohnt sich.

Hinweis Wir haben in diesem Artikel wenig auf das Luftabwasserventil geachtet, aber dies ist nur deswegen so, weil wir der Meinung waren, dass seine Installation nicht so wichtig war wie die Installation eines Abwasserventils. Der Belüfter wird häufig installiert, um die Geräusche zu beseitigen, die beim Ablassen der Luftverdünnung in der Rohrleitung auftreten, und hat daher keinen großen technischen Wert.

Fazit

In das Abwassersystem eines Rückschlagventils (vertikal oder horizontal) sowie eines Belüfters können Sie es immer selbst tun. Sie müssen jedoch auf den Pfeil auf dem Körper achten, der die Flussrichtung anzeigt. Technisch gesehen ist der Einbau allen Beschlägen ähnlich.
