Wasserbrunnen: zweck, vielfalt, bau

Ein Brunnen ist ein wichtiger Teil der Kommunikation, der geplante und Notfallmaßnahmen für die Reparatur, Wartung und Installation von Wasserversorgungsnetzen ermöglicht. Wir werden die Arten dieser Brunnen und ihre Bauweise prüfen und zeigen, wie man mit eigenen Händen einen Brunnen für das Aquädukt bauen kann.

Zweck und Sorten

Brunnen, die in Wasserversorgungsnetzen installiert sind, sind für verschiedene Zwecke konzipiert. Die wichtigsten sind:

• Kontrolle der Stellen von Abzweigen, Kreuzungen und Kurven von Hauptleitungen. Es ist richtig, dass jedes Netzwerk in gerade Abschnitte unterteilt ist, an deren Anfang und Ende Brunnen für den Zugang zu Rohrleitungen im Falle eines Unfalls oder geplanter Maßnahmen installiert sind. Außerdem sind es die Windungen und Verzweigungen, die die Kupplungen und Flansche enthalten, die am häufigsten zu Leckagen neigen.

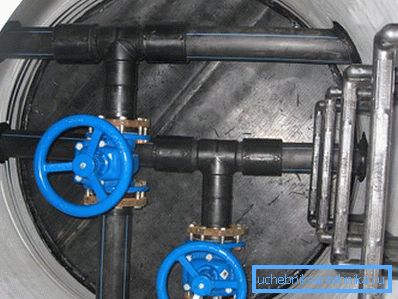

• Die Möglichkeit, auf die Positionen von Ventilen zuzugreifen, Ventile einzustellen und abzusperren und einzustellen. An den Kreuzungen und Abzweigungen von Rohren werden häufig verschiedene Ventile zur Durchflusssteuerung installiert, für die ein Bohrloch gebaut wird.

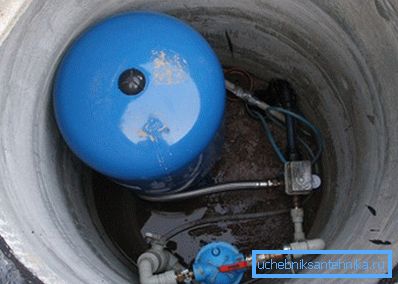

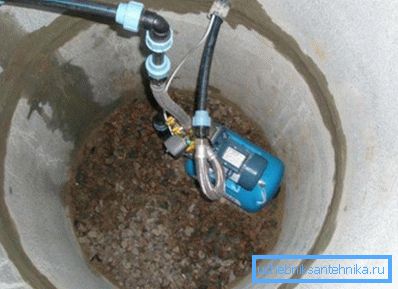

• Standort von Pumpstationen, Messgeräten und anderen Geräten. Eine Reihe verschiedener Geräte wird direkt an der Leitung platziert und deren Befüllung mit Erde ist nicht vorgesehen. Um solche Geräte unterzubringen und Zugang zu ihnen zu erhalten, bauen Sie spezielle Tanks;
• Für die Aufnahme und Entwässerung des infolge eines Unfalls oder der geplanten Ableitung von Wasser entstehenden Abwassers können an der Wasserversorgung spezielle Aufnahme- und Entwässerungsbrunnen installiert werden;
• In autonomen Wasserversorgungssystemen kann ein Brunnen als Trinkwasserquelle dienen oder als Senkkasten über dem Brunnenkopf dienen;
• Inspektions- und Wartungstanks werden auch an den Eintrittspunkten von Rohrleitungen in Wohnungen oder durch andere Hindernisse installiert.

Beachten Sie! Wie Sie sehen können, kann die Ernennung eines Wasserbrunnens anders sein, aber alle sind für Aktivitäten im Zusammenhang mit der Kontrolle, Reparatur oder Wartung von Wasserversorgungsnetzen bestimmt.

Je nach Verwendungszweck können die Anlagen in verschiedene Sorten unterteilt werden, darunter:

• Inspektionsschächte. Entwickelt, um verschiedene kritische Standorte und Bereiche zu kontrollieren;
• Maschinenräume und Anlagenplatzierungsstationen. Hier werden Pumpen, Messgeräte, Getriebe und andere Geräte installiert.

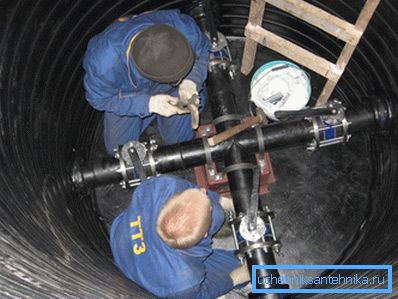

• Kontrollpunkte, an denen sich Tore, Hähne, Schieber und andere Steuerelemente für Systemparameter befinden;
• Die Entwässerungsbrunnen sind für die Sammlung, Absorption und Wasserableitung vorgesehen.

Ein Beispiel für eine Entwässerungsanlage ist ein nasser Brunnen in einem Wasserversorgungssystem. Bei Reparaturarbeiten muss das Wasser aus dem System abgelassen werden: Die Flüssigkeit wird in diesen Tank geleitet, von wo aus sie abgepumpt wird.

Bauweisen und Materialien

Ziegel

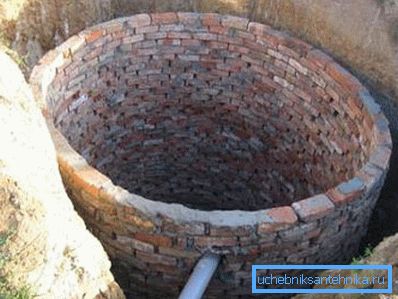

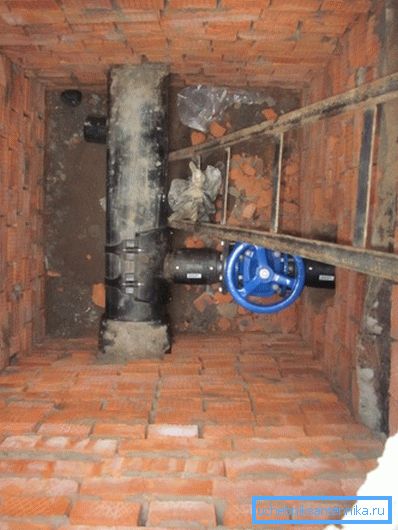

Das moderne Angebot an Baustoffen und Technologien ist riesig, so dass es viele Möglichkeiten gibt, hydraulische Strukturen zu bauen. Eine dieser Methoden ist der Bau eines Tanks aus Ziegeln.

Ziegel ist ein traditioneller Baustoff, dessen Qualität und Zuverlässigkeit zweifelsfrei und erprobt ist. Natürlich können Sie daraus einen schönen Brunnen für ein Wasserversorgungssystem bauen, das viele Jahre dauern wird.

Beim Aufbau zentraler Netzwerke durch staatliche und Söldnerdienste wird dieses Material praktisch nicht verwendet, aber private Händler verwenden es häufig.

In der Regel werden die Anlagerungspunkte von hydraulischen Konstruktionen (CTA) im Voraus geplant, und bei gleichzeitiger Entwicklung von Gräben werden Baugruben für ihre Installation ausgehoben.

Bei diesem Ansatz müssen Sie Folgendes tun:

1. Ausrichten, verdichten und Sand- und Kiesboden der Grube gießen;
2. Verstärkte oder unverstärkte Stahlbetonplatte an der Unterseite gießen;
3. Legen Sie die Wände des Gebäudes unter Berücksichtigung der Löcher für den Ein- und Ausgang von Rohren. Verwenden Sie in der Regel die Halbziegelverlegung mit Standardligation von Reihen.
4. Decken Sie die Wände mit einem Betondeckel mit einem Loch für die Luke ab;
5. Außenabdichtung der Wände durchführen;
6. Runfill ausführen.

Beachten Sie! Bei der Herstellung von Löchern müssen die Abmessungen der Hypothekengläser und nicht die Rohre berücksichtigt werden. Beim Einführen von Rohren in Gläser müssen Maßnahmen getroffen werden, um die Eintrittsstellen der Kommunikation wasserdicht zu machen.

Als Nachteile des Verfahrens werden die hohen Ziegelkosten, die Komplexität der Arbeit und die relativ große Bauzeit angesehen.

Kunststoff

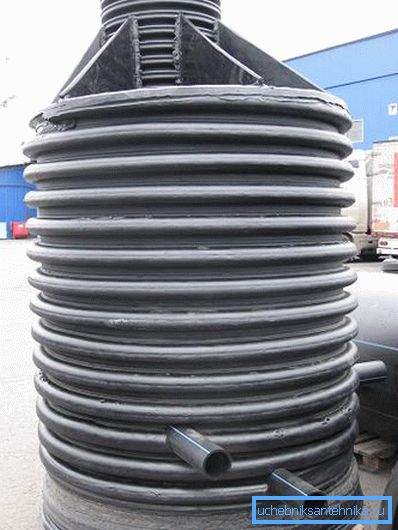

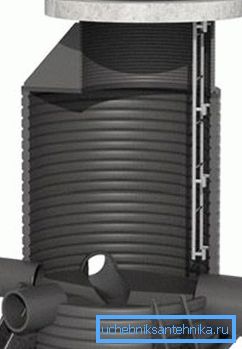

Eine recht neue, aber sehr beliebte Art von hydraulischen Konstruktionen sind Kunststofftanks. Sie entsprechen voll und ganz den anerkannten Standardgrößen und sind betriebsbereit. Sie verfügen über spezielle Eingänge für die Kommunikation mit Dichtungssystemen, Treppenhäusern und Luken.

Die verwendeten Materialien sind sehr unterschiedlich - Polypropylen, Polyethylen, Polyvinylchlorid usw. Normalerweise sind die Rumpfwände mit Versteifungen und Wellen versehen, um die Struktur zu verstärken. Auf Wunsch des Kunden kann das Produkt über Isolierungen und andere zusätzliche Systeme verfügen.

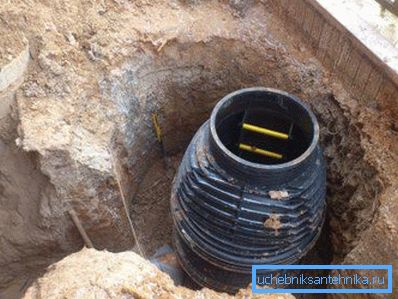

Die Installation ist einfach: Ein Tank wird auf einem vorbereiteten Beton- oder Kiesbelag installiert, mit speziellen Ankern (Kabel, Halterungen, Montageohren) befestigt und abgedeckt. Produkte mit verstärktem Rumpf können mit normaler Erde oder Sand gefüllt werden, gewöhnliche Tanks mit flachen Wänden sollten mit Sand-Zement-Gemisch gefüllt werden.

Die positiven Aspekte bei der Verwendung dieser Bauart sind die schnelle Installation, die einfache Installation und die vollständige Dichtigkeit der Wände, die einen längeren Kontakt mit Wasser nicht befürchten. Der Nachteil ist ein ziemlich hoher Preis.

Stahlbeton

Das gebräuchlichste und beliebteste Material für den Bau von Brunnen ist heute Stahlbeton. Es ist die haltbarste, zuverlässigste und dauerhafteste Konstruktionsmethode.

Es gibt zwei Möglichkeiten, Beton zu verwenden:

1. Casting in der vorbereiteten Schalung. Eine ziemlich umständliche Methode, aber das Ergebnis ist eine monolithische, dauerhafte und sehr zuverlässige Konstruktion.

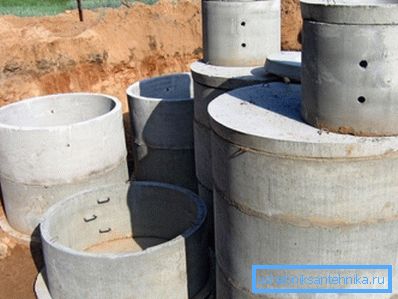

2. Bau von Betonfertigteilen. In diesem Fall werden Betonfertigteile an den Gegenstand geliefert, bei uns handelt es sich um zylindrische Ringe. Aus den Ringen bildet sich die Säule, die mit einem Betondeckel mit einem Mannloch bedeckt ist.

Schauen wir uns den Bau von Fertigteilen genauer an.

Zum Beispiel haben wir eine Schritt-für-Schritt-Anleitung zusammengestellt:

1. Der Boden der Grube wird gestampft, dann machen wir eine Sandkieselschicht und gießen Stahlbetonplatten mit einer Dicke von 100 - 150 mm;

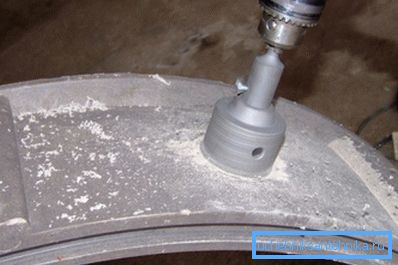

1. Ringe im Außenbereich werden mit Dichtmasse, Mastix oder durchdringender Isolierung behandelt. An den berechneten Stellen schneiden wir mit einem Koronaschneider Löcher für die Rohre aus;

1. Wir senken den ersten Ring auf die Zement-Sand-Mörtelbettung und stellen das Niveau strikt horizontal ein. Dann wenden wir die Lösung auf die Stelle der Verbindung an und setzen den nächsten Ring, wobei wir nicht vergessen, den Pegel zu kontrollieren;

1. Bei einer nicht standardmäßigen Tiefe kann der letzte Ring durch ein zusätzliches Element der erforderlichen Größe ersetzt werden.. Wir decken die Säule mit einem Betondeckel mit einem Mannloch ab;

1. Die Fugen mit einer Lösung mit flüssigem Glas oder einem speziellen Dichtungsmittel für die Nähte versiegeln.

1. Wir füllen die Struktur durch schichtweise Verdichtung durch Spleißen mit Verstärkung oder mit Hilfe von Vibrationswerkzeug.

Beachten Sie! Es ist besser, vorher ein Wasser zu zeichnen. Dadurch werden Ungenauigkeiten und Fehler bei der Arbeit vermieden.

Fazit

Der Brunnen für die Steuerung und Wartung von Engineering-Netzwerken ist ein wichtiges Element der Wasserversorgung für den Verbraucher. Dank ihm ist ein schneller Zugang zu den wichtigsten Knoten des Wasserversorgungssystems möglich.

Das Video in diesem Artikel ermöglicht es Ihnen, den Montageprozess mit Ihren eigenen Augen zu sehen.
