So berechnen sie die entwässerung auf der baustelle

Wie Sie wissen, müssen Sie vor Baubeginn einen Plan erstellen und die Parameter der gesamten Struktur berechnen. Nur mit den richtigen Berechnungen funktioniert die von Ihnen erstellte Struktur zu 100%. In diesem Artikel wird erläutert, wie die Entwässerung vor dem Bau am Standort berechnet wird.

Auswahl der Entwässerung und ihres Schemas

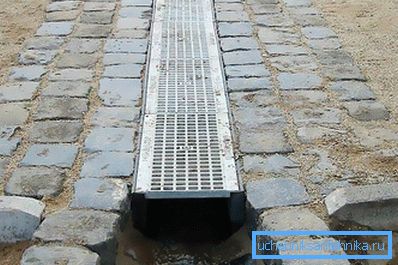

Oberflächenentwässerung

Tatsache ist, dass es zwei Arten von Drainagen gibt: oberflächlich und tief. Bevor Sie berechnen, entscheiden Sie, welche Art von Drainage Sie bauen werden.

  • Die Oberflächenentwässerung dient zum Sammeln von Regen und Schmelzwasser. Wenn ein solches System für Sie ausreichend ist, zeichnen Sie die Anordnung der Abflussschächte und der Wasserzulaufschächte. Die Dachrinnen sollten sich am Rand des Geländes befinden, wo das Abwasser von festen Oberflächen gesammelt werden soll: Asphaltfahrbahnen, Plattformen und Abflüsse vom Dach eines Gebäudes. Die Neigung der Dachrinnen wird wie beim Ablegen von Abwasser berechnet - 2 cm pro 1 m Länge. Nachdem Sie ein Entwässerungsschema erstellt und die Steigung berechnet haben, fahren Sie mit dem Bau fort.
  • Die Tiefenentwässerung soll aus dem Gebiet nicht nur Regen- und Schmelzwasser ableiten, sondern auch dauerhaft in einer geringen Tiefe des Grundwassers vorkommen. Wenn es nicht möglich ist, das Regenwasser außerhalb des Geländes abzuleiten, können die Dachrinnen von den Dächern der Häuser in die Tiefenentwässerung geschnitten werden. Betrachten Sie diese Nuance, um die Entwässerung zu bestimmen. Die Berechnung dieser Bauart ist viel komplizierter. Das Abflussrohr sollte entlang des gesamten Umfangs der Gebäude verlaufen, jedoch nicht näher als 3 m von der Wand entfernt sein. Wie Sie wissen, besteht der Zweck der Tiefenentwässerung darin, das gesamte Grundwasser abzufangen und zu verhindern, dass es in den Keller des Hauses gelangt.
Tief

Mit der Berechnung der Oberflächenentwässerung ist also alles klar, aber wir werden die Berechnung der Tiefenentwässerung genauer betrachten.

Berechnung der Entwässerungstiefe

Tiefe der Verlegung

Nachdem die Tiefenentwässerung gezeichnet wurde, müssen wichtigere Berechnungen vorgenommen werden. Bei der Berechnung der Entwässerung muss die korrekte Einbautiefe berücksichtigt werden.

  1. Der erste Faktor, der die Tiefe der Drainage beeinflusst, ist die Tiefe des Bodens. Wenn Sie wissen, wenn die Entwässerung im Winter einfriert, kann das Schmelzenwasser während des Tauwetters nicht aufgefangen und vom Gebäude abgelenkt werden. Eisentwässerte Abflussrohre tauen sehr lange auf, wodurch die Abflussfunktion auf null reduziert wird. Berücksichtigen Sie die Tatsache, dass die Schneedecke als Heizung dient. Bei der Berechnung der Tiefe der Rohrverlegung nehmen wir die Tiefkühltiefe des Bodens (für jede Region ist sie unterschiedlich) und ziehen davon ab: für einen Rohrdurchmesser bis 500 mm - 300 mm, für ein Rohr von 500 mm bis 500 mm. Beispielsweise beträgt die Einfriertiefe 1500 mm. Ablaufrohr wird mit einem Durchmesser von 200 mm verlegt. Berechnen Sie: 1500 - 300 = 1200. Dies ist die Tiefe Ihrer Drainage.
  2. Der zweite Faktor, der die Entwässerungstiefe beeinflusst, ist die Tiefe des Fundaments des Gebäudes. In dieser Berechnung nichts kompliziert. Die Tiefe des Fundaments wird genommen und vom unteren Kissen werden 500 mm hinzugefügt. Diese Tiefe wird berechnet, um das Grundwasser während der Frühjahrsflut abzufangen.

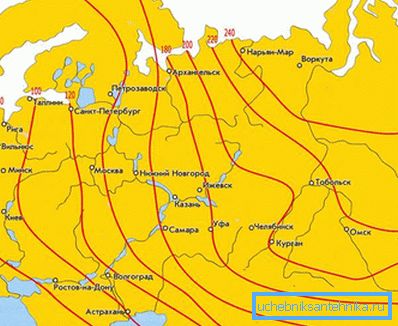

Tiefkühltiefe in verschiedenen Regionen

Aufgrund dieser beiden Berechnungen wird hier der größte Wert genommen, der die Tiefe der Entwässerungsanlage angibt.

Berechnung der Entwässerungsneigung

Optimale Rohrneigung

Sie haben den Ort, an dem die Entwässerung durchgeführt werden soll, und die Tiefe der Installation berechnet. Damit es richtig funktionieren kann, muss das Rohr vom oberen Punkt zum Abfluss geneigt liegen. Die Neigung wird wie für die Oberflächenentwässerung und das Abwasser von 1–2 cm pro 1 m linear berechnet. Um die Neigung der gesamten Autobahn korrekt zu berechnen, können Sie einige Berechnungen durchführen:

  1. Messen Sie am oberen Punkt der Entwässerung (normalerweise an der Ecke des Gebäudes) die Länge der entlang der Grube 2 gegrabenen Gräben, die an den Seitenwänden des Gebäudes zusammenlaufen. Zum Beispiel ein Graben von 9 Metern.
  2. Fassen Sie sie zusammen, und Sie erhalten die Gesamtlänge des Grabens - 18 m. Messen Sie den Abstand vom Gebäude zum tiefsten Punkt des Abflusses, der das Einzugsgebiet ist.
  3. Zum Beispiel sei es 10 m. Addiere zwei Zahlen: 18 + 10 = 28.
  4. Sie haben die Gesamtentfernung vom oberen Ende des Abflusses bis zum tiefsten Punkt des Abflusses erreicht. Sie beträgt 28 m.
  5. Wenn die Differenz zwischen zwei Punkten berechnet wird, wird 1% des Abstandes genommen, dann beträgt sie 0,28 m. Mit anderen Worten, die Differenz zwischen dem oberen Punkt der Drainage und dem unteren Punkt der Drainage beträgt 28 cm.

Basierend auf diesen Berechnungen folgen Sie Ihrer Entwässerungsneigung.

Nun, die Lage

Installation eines Abflussbrunnens

Zur Durchführung der Entwässerungswartung müssen Inspektionsschächte vorgesehen werden. Berechnen Sie daher das Schema der Tiefentwässerung, berechnen Sie die erforderliche Anzahl von Bohrungen und deren Position.

Hauptteile des Vorbrunnens

Die Entwässerungsbohrung sollte an der Biegung sein, jedoch nicht weiter als 20 Meter von der Entwässerungskurve entfernt und auf einer flachen Strecke - alle 30–40 Meter. Stellen Sie den Einzugsschacht an der tiefsten Stelle auf. Berücksichtigen Sie dabei das bequeme Einleiten von Wasser in die Schlucht oder das Abpumpen mit einer Entwässerungspumpe.

Nachdem Sie alle Berechnungen für den Aufbau des Entwässerungssystems korrekt durchgeführt haben, können Sie sich auf Qualität und Haltbarkeit verlassen.

Video

Sehen Sie, wie das Fundament und die Baustelle ordnungsgemäß abgelassen werden:
