Installation von abwasserschächten

Das Abwassersystem besteht nicht nur aus der Pipeline, sondern auch aus Brunnen. Das Prinzip ihrer Installation ist fast das gleiche, aber alle können verschiedene Funktionen ausführen. Für den Bau des Brunnens werden verschiedene Materialien verwendet: verstärkte Betonringe, Ziegelsteine, Schlackensteine, Metall- und Kunststoffbehälter sowie Autoreifen. Im Allgemeinen verwendet jeder Besitzer das zur Verfügung stehende Material. Damit das System einwandfrei funktioniert, müssen die Kanalschächte ordnungsgemäß installiert und alle Bauvorschriften beachtet werden.

Vielfalt und Regeln für die Installation von Brunnen

Die Anzahl und der Typ der installierten Brunnen hängt von der Art der Abwasserkanalisation, ihrer Länge, ihren Abnahmen und ihren Wendungen ab.

Tipp! Im Abwasserkanal, der nur unter dem Abfluss aus dem Badezimmer und den Waschbecken verwendet wird, reicht es aus, eine Sicht- und Filterbohrung zu installieren. Wenn die Pipeline herunterfällt, ist an dieser Stelle jeweils ein Drop-Well oder ein Dreh-Well installiert. Dann können Sie den Schacht nicht installieren, sondern mit einem von ihnen kombinieren.

Im Abwassersystem, wo der Abfluss von der Toilette und dem Bad durch eine Rohrleitung erfolgt, wird die erste gut in den Sumpf eingebaut. Dabei setzt sich das feste Sediment am Boden ab und das Wasser durch den Überlauf fällt in den Filterbrunnen. Aus dem Filterbrunnen fließt gereinigtes Wasser durch den Überlauf in den dritten Brunnen - den Abfluss. Ab dem dritten Brunnen wird sauberes Wasser an einen bestimmten Ort abgelassen oder abgepumpt. Die Installation dieser drei Schächte ist obligatorisch, zusätzlich kann ein Wende- oder Sichtschacht hinzugefügt werden.

Nun, die Lage

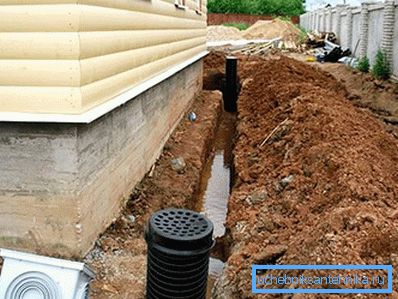

1. Ausguck Der erste Brunnen wird am Ausgang des Abwassers aus dem Gebäude installiert, nicht näher als 3 m vom Fundament entfernt, jedoch nicht weiter als 12 m. Im Langstreckensystem werden die Brunnen alle 15 m installiert.

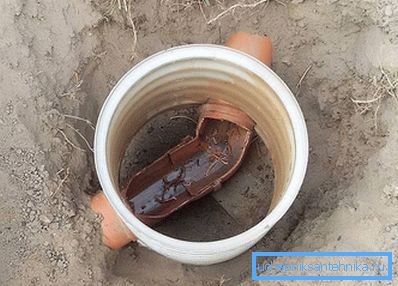

2. Schwenken Solche Schächte ähneln Schächten, nur sind sie nicht in einer bestimmten Entfernung installiert, sondern an allen Umlenkungen der Pipeline. Wenn der Schacht neben dem Plattenteller installiert ist, kann er entfernt werden.
3. Delta Kanalisation durch schwieriges Gelände, an einigen Stellen können Tropfen auftreten. An einem solchen Knotenpunkt ist ein Drop-Well installiert. In sehr langen Pipelines erhöht sich die Geschwindigkeit des abgelassenen Wassers und kann zum Durchbruch des Systems führen. Hier führt der Abwurfpunkt die Rettungsfunktion zum Dämpfen der Flussrate des Wassers aus.

Alle betrachteten Kanalschächte sind unterschiedliche Geräteböden. In den Entwässerungsschächten wird der Boden nicht betoniert, sondern mit Filtermaterial gefüllt, durch das sauberes Wasser fließt. Alle anderen Schächte haben einen horizontalen Betonboden, nur bei Sedimentationsbecken ist der Boden in Form eines Kegels betoniert oder geneigt. Die Installation des Gehäuses von Wells ist fast gleich, obwohl es aufgrund des Materialunterschieds einige Nuancen gibt.

Installation von Wannen

Die Sedimentationstanks sind je nach Bauart in vertikal und horizontal unterteilt. Ihre Installation unterscheidet sich erheblich.

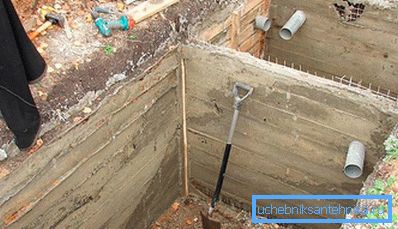

Horizontales Design

Stahlbeton wird hauptsächlich zum Bau eines horizontalen Sumpfes verwendet. Die Form des Brunnens ähnelt einem Rechteck mit Partitionen für Kameras (grundsätzlich gibt es zwei davon). Kammern sammeln feste Ansammlungen in Form von Sediment am Boden. Die Oberkante des installierten Sedimentationsbehälters befindet sich nicht mehr als 60 cm im Boden, und der Wasserstand in der Kammer sollte eine Oberfläche von 40 cm nicht erreichen.

Vertikale Konstruktion

Die Montage des vertikalen Sumpfes erfolgt aus Stahlbetonringen und der Boden ist in Form eines Kegels betoniert. Die Verunreinigungen, die in eine solche Struktur fallen, hinterlassen feste Partikel am Boden, und die Flüssigkeit ändert ihre Bewegungsrichtung in das Abflussrohr. Die Höhe der Flanken des Überlaufkanals reguliert den Wasserstand.

Die Größe des Sedimentbodens beträgt 0,8 l Sediment pro Person und Tag. In den sedimentären Teil sollte das Sediment des Prozesses der vitalen Aktivität aller lebenden Menschen in einem Raum für zwei Tage passen. In Zukunft wird es durch ein 200 mm-Rohr unten im Sumpf abgelassen.

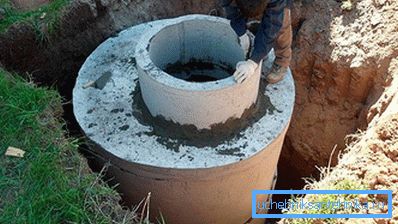

Tipp! Die Montage von Stahlbetonringen oder -platten erfolgt in der Baugrube mit einem Mobilkran. Alle Fugen sind mit Zementmörtel abgedichtet und die Wände sind mit einer Abdichtungsschicht bedeckt. Obere Abdeckung mit einer Betonplatte mit einer Luke.

Installation eines Abflussbrunnens

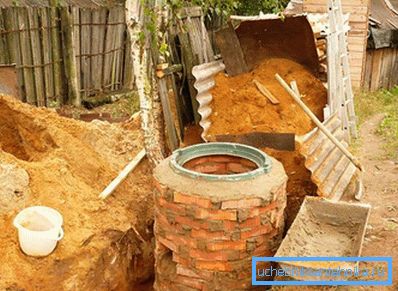

Entwässerungsschächte werden auf ähnliche Weise installiert, um die Ringe zu montieren. Sie können durch Ziegelmauerwerk, Schlackenblock ersetzt werden. Der einzige Unterschied besteht darin, dass es nicht auf dem Betonboden, sondern auf dem Filterpad installiert ist. Es besteht aus einer Sandschicht, einer Mischung aus Sand und Kies, und die dritte Schicht ist großer zerkleinerter Stein. Die Dicke jeder Schicht beträgt 15 bis 25 cm.

Installation anderer Brunnen

Inspektions-, Differenzial- und Rotationsbohrungen werden sowohl aus Betonringen als auch aus Ziegeln, Schlackenblöcken, Fässern und anderen improvisierten Materialien installiert. Der horizontale Boden ist mit 15 cm starkem Beton gefüllt und alle Wände sind mit einer Abdichtung versehen.

Nachdem Sie den Artikel gelesen haben, kennen Sie die Wellentypen und wissen, wo sie installiert werden sollen. Und die Hauptarbeit für die Installation aller Arten von Schächten ist fast dieselbe: Ausgraben einer Grube, Betonieren des Bodens oder Eingießen eines Filterkissens, Errichten von Wänden, Abdecken der Wände, Abdecken mit einer Platte mit einer Luke, Besprühen mit Erde. Die meiste Arbeit kann von Hand erledigt werden, und für die Montage von Betonringen oder -platten müssen die Dienste eines Krans in Anspruch genommen werden. Für eine große Anzahl von Erdarbeiten ist es besser, einen Bagger zu verwenden.
