Externe kanalnetze: struktur und regulatorische

Wie funktioniert das Abfallsystem außerhalb des Hauses? Welche Materialien werden für den Bau verwendet? Gibt es Bauvorschriften für externe Kanalnetze? Versuchen wir es herauszufinden.

Gerät: fast kompliziert

Lassen Sie uns zunächst herausfinden, wie alles funktioniert.

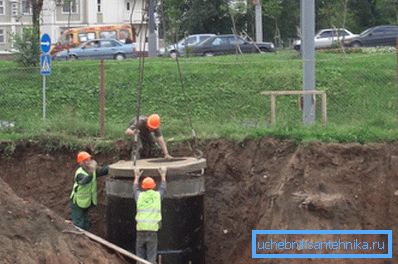

Nachdem das Abwassersystem zu Hause verlassen wurde, gelangen flüssige Abwässer in den Brunnen. Ein typisches Schema für die Verbindung der Wände des Schachts mit dem Auslöser ist äußerst einfach: Das Rohr wird durch ein Loch im Stahlbetonring geführt; Der Eingang ist mit einem Zementsandmörtel abgedichtet.

Der Boden des Schachtes ist eine Betonschale, die die Abflüsse zum Verbindungsrohr zwischen den Schächten führt. In der Regel entspricht die Anzahl der Brunnen der Anzahl der Eingänge eines Mehrfamilienhauses. Die Bewegungsrichtung des Abwassers wird unter Berücksichtigung der Geländeabnahme gewählt.

Hauptmann Offensichtlichkeit schlägt vor: Wenn keine Steigung vorhanden ist oder die Notwendigkeit besteht, Abflüsse in Richtung der Elevation des Geländes zu bewegen, kann die Bewegung der Abflüsse durch Variieren der Tiefe der Brunnen erreicht werden. In einigen Fällen werden außerdem Abwasserstellen unter Druck gesetzt. Stuhlpumpen sind für die Rückgewinnung von Abwasser verantwortlich.

Wenn die Abwasserströme zusammenlaufen, nimmt der Durchmesser der Rohre, die die Brunnen verbinden, zu. Alle Ableitungen eines Bezirks oder mehrerer Bezirke der Stadt werden in einem Sammler zusammengefasst - der Biggest Pipe, die den Inhalt zur Aufbereitungsanlage transportiert. Dort wird das Abwasser gefiltert, desinfiziert und zur Entlastung oder zu einem örtlichen Gewässer abgeführt.

Welche Materialien werden beim Bau verschiedener Abwasseranlagen verwendet?

• Das traditionelle Material für die Wände von Brunnen - roter Keramikziegel - vor etwa einem halben Jahrhundert wurden Stahlbetonringe ersetzt; Jetzt werden sie allmählich durch Polyethylen- und Polypropylenbohrungen ersetzt.

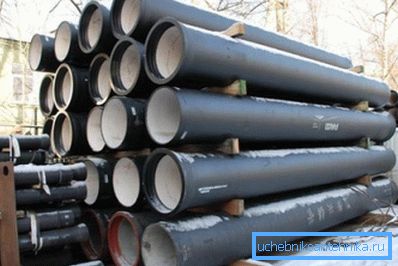

• Rohre bestehen aus Gusseisen und Kunststoffen - Polyethylen, Polypropylen und Polyvinylchlorid. Asbestzement, Keramik und Stahlbeton werden seltener verwendet.

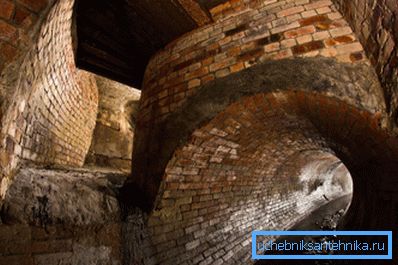

• Stahlbeton und Keramikrohre werden für den Bau von Kollektoren verwendet. Daneben gibt es in vielen Städten Sammler mit Ziegelbögen und monolithischen Stahlbetonkonstruktionen.

Regulatorische Anforderungen

Wir müssen zwei Dokumente studieren, die in direktem Zusammenhang mit den für uns interessanten Themen stehen.

1. Das SNiP für die externen Wasserversorgungs- und Abwassernetze hat die Nummer 3.05.04-85 und wurde 1986 in Betrieb genommen.
2. Darüber hinaus wird die Verlegung von externen Abwassernetzen durch ein Regelwerk SP 32.13330.2012 geregelt. Es ist eine aktualisierte Version des SNiP 2.04.03-85, die gleichzeitig mit der vorherigen Version herausgegeben wurde.

Lassen Sie uns die wichtigsten Punkte aus dem Text auswählen.

SNiP 3.05.04-85

Die Verlegung von externen Wasserversorgungs- und Abwassernetzen mit glockenförmigen Rohren im geneigten Gelände erfolgt mit ihrer Ausrichtung entlang der Neigung der Muffe.

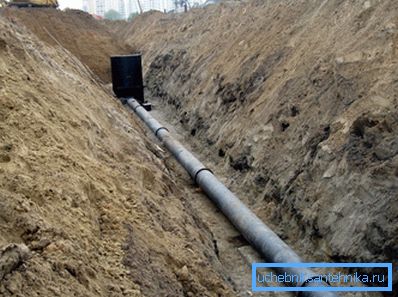

Die Geradheit des Abwasserteils zwischen den Bohrlöchern wird mit einem Spiegel auf Abstand geprüft. Die horizontale Toleranz beträgt nicht mehr als ein Viertel des Durchmessers oder nicht mehr als 5 cm auf jeder Seite. vertikale Abweichungen sind nicht zulässig. Die Inspektion jedes Abschnitts wird zweimal durchgeführt - vor und nach dem Verfüllen der Rohrleitung.

Die Abweichung der Oberkante des Kanalrohrs von der Konstruktionsposition darf unabhängig von der Baulänge 30 Millimeter nicht überschreiten.

Rohrverbindungen werden beim Verlegen zentriert, so dass die Spaltbreite konstant ist.

Während der Verlegungspausen sind die Enden der Rohre gedämpft.

Verbindungen mit Muffendichtungen können nicht eingefroren werden.

Roheisenrohre

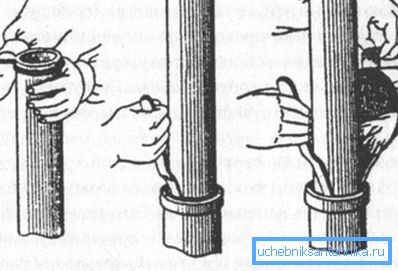

Die Flanschanschlüsse von Gusseisenrohren sind mit einem Cabol (Teer- oder Bituminierter Hanf) abgedichtet. Es ist wünschenswert, die Dichtung mit einem Asbestzementschloss zu schützen. Außerdem sind Dichtungsmittel und Gummi-O-Ringe zulässig.

Die Einbautiefe des Sockels wird durch das Dokument festgelegt.

Asbestzementrohre

Die Größe der Lücke zwischen den Enden der verbundenen Rohre beträgt:

• Mit einem Durchmesser von bis zu 300 mm - 5 mm.
• Mit einem Durchmesser von mehr als 300 mm - 10 mm.

Vor dem Anschließen der Kanalrohrkupplung sollte eine Markierung angebracht werden, die die Ausgangs- und Arbeitsposition der Kupplung anzeigt.

Die Verbindungen des Asbestzementabschnitts mit dem Gusseisenteil werden unter Verwendung von Gusseisenbeschlägen hergestellt.

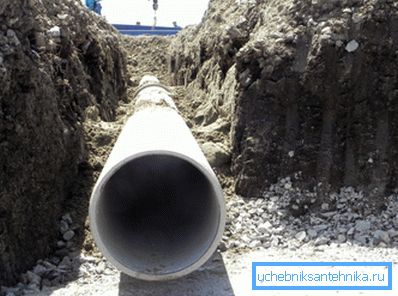

Rohre aus Beton und Stahlbeton

Sie werden hauptsächlich für Abwasserkanäle verwendet.

Die Größe der Lücke zwischen der Stirnfläche und der Druckfläche an der Muffenverbindung beträgt:

• Für Druckabwasser mit einem Durchmesser von bis zu einem Meter - 12-15 mm, über einem Meter - 18-22.
• Für frei fließendes Abwasser mit einem Durchmesser von 700 mm - 8-12 mm, über 700 mm - 18-22.
• Für Nahtverbindungen - bis zu 25 mm unabhängig vom Durchmesser.
• Die Dichtungsmethoden für Fugen sind ähnlich wie bei Gussrohren beschrieben - mit einer Änderung: Es wird empfohlen, nur Polysulfid-Dichtstoffe zu verwenden. Auch hier ist die Einbautiefe geregelt:

Bitte beachten Sie: Bei Abflussrohren kann die Muffe vollständig mit dem Zementgrad B7.5 versiegelt werden. Bei der Zubereitung der Lösung mit eigenen Händen werden 5,24 Teile Sand für 1 Teil Zement entnommen.

Töpferei

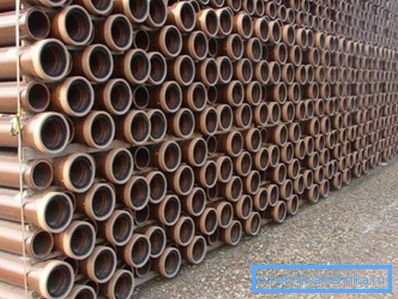

Der Abstand zwischen den Enden mit einem Durchmesser von bis zu 300 mm beträgt 5 bis 7 mm, bei großen Durchmessern von 8 bis 10.

Zur Abdichtung können die Steckdosen verwendet werden:

• Uns ist schon ein Cabol mit einer Verschlussvorrichtung aus Zementmörtel der Klasse B7.5 bekannt.
• Asphaltmastix (bei Abgastemperaturen von nicht mehr als 40 ° C).
• Polysulfid-Dichtstoffe.

Anweisungen zur Auswahl der Versiegelungstiefe finden Sie hier:

Kunststoffe

In den letzten Jahren haben Kunststoffabwassersysteme konkurrierende Lösungen im Wesentlichen dazu gezwungen, Platz zu schaffen. Der Hauptgrund für seine Popularität ist der Preis: Angenommen, PVC-Rohre sind 3-5-mal billiger als Gusseisen.

Die Installationsanweisungen im SNiP beziehen sich auf Rohre aus Polyethylen und Polyvinylchlorid.

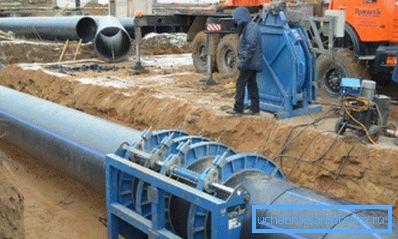

• Die Verbindungen von Polyethylen-Rohrleitungen werden durch das Kontaktschweißen von Stoß oder Muffe hergestellt. Gleichzeitig können verschiedene Arten von Polyethylen (HDPE und LDPE) nicht miteinander verbunden werden.

• Der Bau von externen Wasserversorgungs- und Abwassernetzen mit Polyethylenrohren und Formstücken kann bei Temperaturen von nicht weniger als +10 ° C durchgeführt werden. In der Kälte wird das Schweißen in einem erwärmten Raum (z. B. in einem mit einer Dieselwärmepistole beheizten Mobilzelt) durchgeführt.
• Die Schweißstelle muss vor Staub und Kontakt mit Schnee oder Regen geschützt werden.
• PVC-Rohrleitungen werden durch Klebstoff oder Gummidichtungen verbunden. Zum Verkleben verwendeter Gipk-127-Klebstoff. Die Klebestelle sollte 15 Minuten nicht mechanisch beansprucht werden; Hydraulische Tests werden frühestens einen Tag durchgeführt.

Ein wichtiger Punkt: Die Temperatur, bei der das Bonden durchgeführt wird, ist ebenfalls begrenzt. Es sollte +5 bis +35 Grad betragen.

Tests

Wie werden Wasser- und Abwassernetze im Freien getestet?

Druckleitungen werden hydraulisch durch Pumpen von Wasser getestet. Wenn es jedoch technische Probleme bei der Einreichung gibt, können einige Pipelines von Luft aus getestet werden.

In welchen Fällen sind pneumatische Prüfungen zulässig?

• Mit einem Arbeitsdruck von Asbestzement, Stahlbeton und Gussrohren bis 5 Atmosphären.

• Mit einem Arbeitsdruck von unterirdischen Stahlrohren bis zu 16 Atmosphären, oberirdisch - bis zu 3. Die Ableitung von Abwasser mit Stahlrohren ist jedoch die seltenste Ausnahme.

Hinweis: Ein Überdruck von 1 Atmosphäre (1 kg / cm2) hebt die Wassersäule auf eine Höhe von 10 Metern an. So kann Luftdruckabwasser mit einem Höhenunterschied von bis zu 50 Metern getestet werden.

Tests werden in zwei Schritten durchgeführt:

1. Nachdem alle Fugen zusammengefügt und teilweise mit Erde gefüllt wurden (bis zur Hälfte des vertikalen Durchmessers). In diesem Zusammenhang muss zur Einsicht stehen.
2. Nach dem endgültigen Auffüllen wird ein wiederholter Test durchgeführt - bereits in Anwesenheit des Kunden und der Vertreter der Betriebsorganisation.

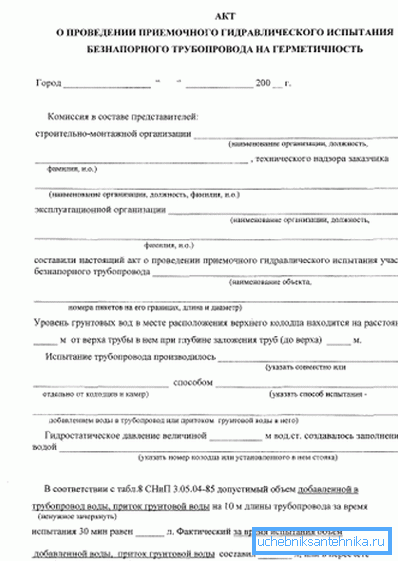

Was ist mit drucklosen Rohrleitungen, die meistens Abwasser enthalten?

Wenn die im Dokument angegebenen Formulierungen vereinfacht werden sollen, kann die Dichtheitsprüfung auf zwei Arten durchgeführt werden:

1. Bei niedrigen Grundwasserständen (in trockenen Böden) ist die Rohrleitung mit Wasser gefüllt. Sein Niveau sollte während des Tests nicht fallen.
2. Bei hohem Grundwasser hingegen deutet der Wassermangel in den Rohren auf Dichtheit hin.

Wie mit dem Kunden vereinbart, kann die Prüfung der Pipeline selektiv erfolgen.

SP 32.13330.2012

Welche Anforderungen müssen das externe Kanalnetz gemäß SP 32.13330.2012 erfüllen?

Bei der Planung eines Abwassersystems sollte die Möglichkeit in Betracht gezogen werden, aufbereitetes Abwasser zur Wasserversorgung der Produktion und zur Bewässerung von Ackerland oder Landschaftsgestaltung zu verwenden.

Beim Anschluss an das Abwassernetz von Unternehmen außerhalb ihres Gebiets werden Kontrollbohrungen errichtet.

In einigen Fällen muss ein Abfallzähler installiert werden:

• Wenn das Unternehmen keine zentrale Wasserversorgung hat oder mit Wasser aus mehreren Quellen versorgt wird;

• Wenn der Produktionsprozess ein Ungleichgewicht zwischen Wasserverbrauch und Abfluss von mehr als fünf Prozent impliziert.

Es ist zulässig, die Abläufe mehrerer Unternehmen zu kombinieren, jedoch erst, nachdem sie die Kontrollbohrungen passiert haben.

Der Grad der Abwasserbehandlung wird von kommunalen Diensten geregelt. Im Falle der Nichteinhaltung dieser Anforderungen durch Abwasser werden die Arbeiten an ihrer Vorbehandlung dem Unternehmen zugewiesen.

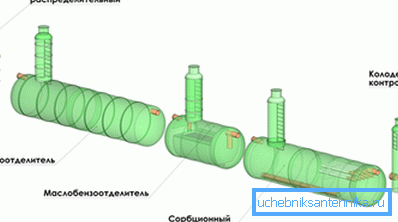

Abflüsse aus einigen Gebieten können nicht ohne vorherige Reinigung in Abwasserkanäle eingeleitet werden.

Die Liste enthält:

• Industriezonen von Unternehmen;
• Mitfahrzentrale;
• Tankstellen;
• Baustellen
• Bushaltestellen und Parkplätze
• Einkaufszentren;
• Lagerhäuser

Um den reibungslosen Betrieb des Abwasserdokuments zu gewährleisten, wird eine Reihe von Maßnahmen dringend empfohlen:

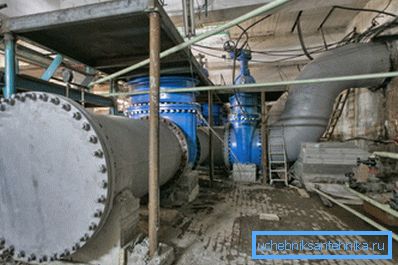

1. Vervielfältigung von Energiequellen in Druckbereichen. Als Backup-Quelle kann man als autonomes Kraftwerk oder Batterie dienen.
2. Duplizierung der Kommunikation und der Einrichtung von Bypass-Leitungen zur Lösung des Problems der Salvenentladungen.
3. Die Gerätepuffertanks wurden wieder mit Salvenentladung gefüllt und später im Normalmodus abgepumpt.
4. Unterteilung von Abwasserkanälen mit der Möglichkeit einer sektorweiten Stilllegung zur Reparatur oder Wartung.

Die kleinsten Rohrdurchmesser für die Schwerkraftentwässerung werden vom zu wartenden Objekt bestimmt:

Fazit

Wir hoffen, dass die Informationen und rechtlichen Hinweise für den Leser von Nutzen sind. Wie üblich finden Sie im Video dieses Artikels zusätzliche Materialien zu Abwasser im Freien. Erfolge!
