Druckabwassergerät

Druckabwasser ist ein Netzwerk, dessen Verbindungen ein Sumpf, eine Pumpstation und eine Rohrleitung sind, die die Abflüsse mit Gewalt transportieren. Das Ablegen von Abwasser endet mit dem bestehenden Netzwerk. Um das Gerät aus der Druckkopfkanalisation zu machen, sind bestimmte Kenntnisse und Fähigkeiten erforderlich.

Eigenschaften

Kanalisation ist Schwerkraft und Druck. Jedes System ist auf der Grundlage von äußeren Bedingungen angeordnet. Wenn externe Faktoren keinen selbstfließenden Abwassersystem zulassen, wird ein Druck erzeugt, der seine Vorteile hat:

• Lange Lebensdauer Berücksichtigt man Gusseisen-, PE- oder PVC-Rohre, die häufig für Druckabwässer verwendet werden, werden sie in letzter Zeit von ausreichend hoher Qualität produziert.
• Die Wahrscheinlichkeit von Verstopfungen in Pipelines wird minimiert. Moderne Pumpen sind mit Schneidkanten ausgestattet, die Gewebe und andere feste Bestandteile im häuslichen Abwasser zerkleinern.
• Vergleichende Sparsamkeit. Dies gilt für das Druckabwassersystem, das eine große Länge und einen kleinen Durchmesser aufweist.
• Einfache Betriebsregeln
• Relativ einfache und schnelle Installation. Um ein fertiges KNS zu installieren, müssen Sie keine großen Erdarbeiten durchführen. Gleiches gilt für den Einbau von Druckleitungen, die nahezu parallel zur Erdentlastung verlaufen.
• Kompaktes CND. Die Pumpstation für Druckabwasser nimmt nicht viel Platz in Anspruch und kann sogar im Keller des Hauses installiert werden.

Druckabwasser wird in folgenden Fällen angeordnet:

• Ein Hausabwasserrohr in einem Privathaus befindet sich unterhalb des Anschlusspunkts, beispielsweise eines vorhandenen Kanalnetzes;
• Das Terrain entlang der Abwasserdrucklinie weist erhebliche Unterschiede auf.
• eine geschlossene Methode zum Verlegen einer Rohrleitung über die Straße anwenden;
• Bodentyp oder andere Gründe schließen die Möglichkeit eines tiefen Grabens aus;
• Druckrohr mit kleinem Durchmesser.

Design arbeiten

Die Gestaltung von Druckabwasser kann jede relevante Organisation ausmachen, die sich auf das Bauwesen spezialisiert. Wenn Sie über das nötige Wissen verfügen, kann diese Arbeit unabhängig durchgeführt werden.

Die Planung von Druckabwasserleitungen beginnt mit einer Untersuchung geologischer und geodätischer Vermessungsdaten. Davon ausgehend wird ein Brunnen im Netz des bestehenden Abwassersystems ausgewählt und der Verlegungsweg der Rohrleitung angezogen. Während des Entwurfs werden die Einbautiefe und der Durchmesser der Pipeline bestimmt, Strukturen und Einrichtungen auf der Straße werden markiert, die Pumpe wird ausgewählt, der Typ und die Kapazität werden ausgewählt Um eine Pumpe auszuwählen, müssen Sie eine hydraulische Berechnung durchführen und eine gemeinsame Arbeit der Druckleitung und der Einheit planen. Bei der Auswahl einer Pumpe müssen die geometrische Höhe des Auftriebs und der Druckverlust entlang der Länge der Druckabwasserleitung berücksichtigt werden. Beim Verlegen von Rohren ist das Gelände zu berücksichtigen und zu versuchen, die Rohrleitung nicht zu stark zu vertiefen. Dazu müssen Sie entlang der Länge der Route die Steigungen ändern. Der Sumpf sollte der niedrigste im System sein. Wenn es eine Möglichkeit gibt, ist es wünschenswert, einen Brunnen mit Ausrüstung auf der Autobahn zu installieren, in der das Druckabwassersystem in Schwerkraftströmung übergeht. Wenn die Entlastung es erlaubt, sollten die Schwerkraftrohrleitungen so lang wie möglich sein und die Druckrohrleitungen sollten kürzer sein.

Tipp! Oft sind mehrere Eigentümer benachbarter Gebäude, um beim Bau von Abwasser zu sparen, mit einem gemeinsamen Vorratsbehälter zufrieden, an den sie ihre internen Systeme anschließen und aus dem sie einen Druckzweig bauen.

Besonderheiten

Pumpstation ist der Hauptbestandteil von Druckabwasser. Das Design des KNS umfasst einen Rotor mit Schneidkanten. Dank ihnen werden die festen Fraktionen zerkleinert und stören den Abfluss nicht, um ungehindert durch eine Rohrleitung zu gelangen, deren Durchmesser bis zu 110 mm betragen kann. Alle Teile der Pumpe bestehen aus hochfestem Metall, daher hat das Gerät eine ziemlich lange Lebensdauer. Anstelle von Gusseisenrohren, die in letzter Zeit bei der Installation von Druckabwasser verwendet wurden, werden zunehmend Polyethylen oder Polyvinylchlorid verwendet. Mit einem Rohrdurchmesser von bis zu 90 mm werden diese Produkte in Rollen geliefert, was sich für die Installation eignet.

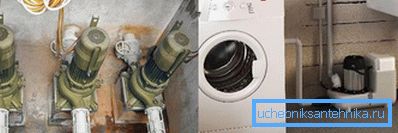

Pumpstationen können in 2 Typen unterteilt werden:

• Inhouse Solche KNS leiten Abwasser aus einem Haus. Sie umfassen eine Pumpe mit einer Mühle und einem Kunststoffgehäuse. In der Regel ist eine solche Struktur im Keller installiert.
• Im Freien Sie dienen zum Abpumpen von Abfällen aus mehreren Häusern. Sie pumpen Wasser aus einem Tank, in den Abwasser die Schwerkraft von verschiedenen Gebäuden bekommt. Das Abwasser wird an Kläranlagen oder an das bestehende Abwassersystem geliefert.

Wenn Sie eine Anbindung an das Druckabwassersystem benötigen, müssen Sie die erforderliche Anzahl von Genehmigungen und Bescheinigungen einholen, eine Vereinbarung über die Aufnahme von Abläufen treffen und eine spezielle Bauarbeiterin anrufen.

Pumpenauswahl

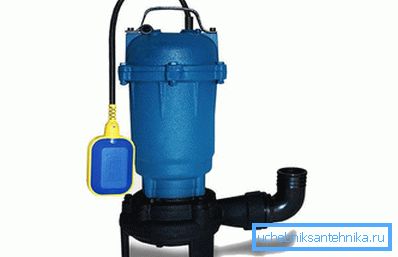

Der Pumpentyp wird abhängig von der Zusammensetzung des Abwassers ausgewählt. Für Abflüsse wirtschaftlichen Ursprungs aus der Dusche, dem Waschbecken und dem Waschbecken kann eine gewöhnliche Pumpe geeignet sein. Da aber auch Fäkalverunreinigungen aus der Toilettenschüssel verwendet werden, die auch feste Bruchstücke bekommen können, muss die Pumpe mit einer Mühle ausgewählt werden. Seine Anwesenheit reduziert den Durchmesser des Druckrohrs auf 40 mm.

Da große Mengen an Flüssigkeit aus Bädern, Fonts und Pools abgelassen werden, müssen Pumpen für diese eine hohe Leistung aufweisen. Darüber hinaus sollte ihre ununterbrochene Arbeit auf lange Zeit sichergestellt werden. Ein weiterer Faktor, der bei der Auswahl eines Pumpentyps berücksichtigt werden muss, sollte für Wassertemperaturen bis zu 70 ° C ausgelegt sein. C aus den Abläufen der Spülmaschine und der Waschmaschine.

Bei der Installation der Pumpe gelten bestimmte Regeln:

• Die Temperatur des Pluszeichens sollte immer am Installationsort der Pumpe liegen.
• Die Site für die Installation des KNS muss bereinigt werden und Zugriff auf den Ansatz haben
• An der Unterseite der Struktur sollte ein Stützbogen mit einem speziellen Flansch installiert werden.
• Druckrohr wird am Knie gestützt;
• Das Rohr an der Oberseite des Schachts ist mit einer Halterung an der Wand der Struktur befestigt.
• Die Rohrleitung muss vorschriftsmäßig verlegt werden - ohne Verzerrungen und Spannungen. Der Durchmesser des Ablaufrohrs muss kleiner sein als der Einlass;
• um einen Rückstrom auszuschließen, sind an der Druckleitung ein Rückschlagventil und ein Ventil vorgesehen;
• zum Absenken und Anheben der Pumpe werden eine an der Einheit befestigte Kette und eine Führungsstruktur verwendet;
• Wenn die Pumpe das untere Knie erreicht, tritt automatisch eine feste Verbindung auf.

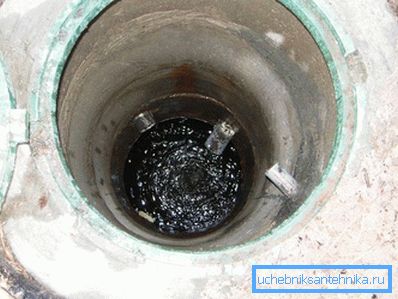

Vorgefertigtes Brunnengerät

Wenn die Vorrichtung der Druckkopfkanalisation auftritt, ist ein vorgefertigtes Bohrloch ein wichtiges Glied in der Konstruktion. Es muss in der Nähe des Hauses installiert werden, um Abwasser aufzunehmen. Der Boden und die Wände des Brunnens müssen eine zuverlässige Abdichtung gewährleisten. Andernfalls besteht eine hohe Wahrscheinlichkeit, dass Abwasser in den Boden gelangt. Oberflächenbehandlungen werden normalerweise mit Beton, Schutt oder Backsteinen ausgeführt. Die Dicke sollte irgendwann etwa 25 cm betragen, die Außenseite der Wände kann mit einer Bitumenschicht isoliert werden, von der Innenseite wird der Schacht verputzt, dh die Nähte werden eingerieben. Wird häufig beim Bau von Betonringen verwendet, die auf einer speziellen Platte gestapelt sind.

Damit die Pumpe länger betrieben werden kann, ist es wünschenswert, einen Schacht aus zwei Abschnitten anzuordnen. Der erste Abschnitt sammelt Abwasser. Im zweiten Schritt müssen Sie eine Pumpe installieren, die funktioniert, nachdem das Wasser aus dem ersten Abteil überläuft und ein bestimmtes Niveau erreicht hat. In diesem Fall verbleiben die festen Fraktionen im ersten Abschnitt.

Tipp! Wenn der Schacht einteilig ist, wird eine Abwasserpumpe mit einer Mühle installiert.
