Das hauptabwassersystem: interne und externe verteilung von

Ein modernes Entwässerungssystem ist ein ganzer Komplex von Geräten und verschiedenen Geräten, die miteinander verbunden sind. Wenn Sie ein Abwassersystem in einem Privathaus mit eigenen Händen erstellen, treten häufig viele Schwierigkeiten mit der Anordnung der Komponenten auf.

Wenn Sie die Grundprinzipien lesen, ist es richtig, den Abfluss richtig zu organisieren.

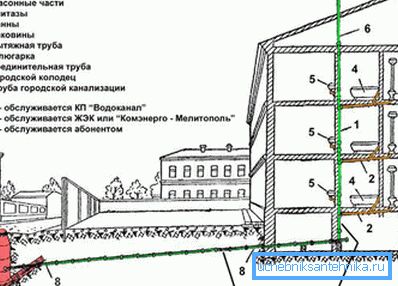

Internes Netzwerk

Das Hauptziel dieser Niederlassung besteht darin, Abwasser anzunehmen und außerhalb des Gebäudes direkt in das externe System zu entfernen, das dann zu speziellen Empfängern geleitet wird. Das Abwassersystem in einem Wohn- und Wohngebäude wird durch die Abschnitte SNiP 2.04.01-85 geregelt, in denen die Regeln für die Installation von Komponenten klar beschrieben sind.

Grundkomponenten

Damit sich alle Bruchstücke des Abfallsystems erfolgreich absetzen können, muss bei der Planung ein ordnungsgemäßes Layout festgelegt werden. Räume, die eine Wasserversorgung benötigen, sollten so nahe wie möglich sein.

In diesem Fall ist es möglich, einen kurzen Zweig zu bilden.

• Der zentrale Riser ist ein wesentliches Attribut jedes Systems, daher sollte seine Installation genauestens beachtet werden.. Es ist eine vertikale Rohrleitung von Elementen mit einem Durchmesser von 110 mm und darüber. In großen Gebäuden können mehrere Tragegurte gleichzeitig installiert werden.
• Abzweigleitungen werden meistens aus PVC-Kanalrohren hergestellt, da ihr Preis niedrig ist. Bei der Installation werden Komponenten der grauen Farbe verwendet, die einschichtig aufgebaut sind. Daher kann die Produktion die Produktionskosten senken.
• Um die einzelnen Fragmente miteinander zu verbinden, werden Formteile benötigt. Dazu gehören T-Stücke, Kreuze, Verbindungsringe, Adapter und einige andere Produkte.

Hinweis! Das Auflegen der Steigleitung kann auf geschlossene Weise erfolgen, wodurch letztendlich die ästhetischen Eigenschaften des Raums verbessert werden. Hierfür werden Boxen verwendet oder spezielle Kanäle erstellt.

Riser installieren

Im Haus ist der Haupthahn nach Projekt angeordnet. Der erste Schritt ist das Markieren, bei dem Spuren auf der Seitenfläche mit einem einfachen Stift oder Marker an der Stelle hinterlassen werden, an der das Rohr vorbeigeht. Im Zuge der Vorarbeit ist es erforderlich, die Bereiche der Befestigungselemente an der Wand anzugeben.

Offene Riser befinden sich normalerweise in den Ecken von sanitären Anlagen und geschlossenen Risers - direkt hinter der Toilette, unter Beobachtung der Achse. Alle Komponenten sind streng senkrecht eingebaut, so dass die Abweichung 2 mm pro Meter nicht überschreitet. In einigen Fällen Perekidki und Einrückungen.

Die Montage des Bodenauslasses erfolgt von unten. Die Verbindung der Fragmente erfolgt mit Hilfe von Steckdosen an einem der Enden.

Die Dichtheit wird durch Gummi-O-Ringe gewährleistet. Darüber hinaus erlaubt eine solche Dichtung in gewissem Maße die Fehlanpassung der Verbindungen.

Zur Reinigung werden spezielle Revisionen installiert, die sich in einem Abstand von 1 m vom Boden zum zentralen Teil der Bohrung befinden müssen. Gleichzeitig ist es erforderlich, sich mindestens 15 cm von der Seite der angeschlossenen Sanitäreinrichtung zurückzuziehen, um das Verstauen des Steigrohrs zu ermöglichen.

Abzweigleitungen anschließen und sichern

Die Rohrverbindung erfolgt mit speziellen Elementen - Formstücken. Mit ihrer Hilfe können Sie Verzweigungssysteme und Wendungen erstellen sowie den Übergang zu einem anderen Durchmesser durchführen. Der Befestigungsvorgang wird durch die Verwendung einer Abwasserkupplung ermöglicht, die das Zusammenfügen zweier Wellen ermöglicht.

Die Fixierung der Abziehleinen erfolgt mit speziellen Klemmen, die an einer vertikalen oder horizontalen Ebene befestigt sind. In diesem Fall sollten die Rohre mit einer Neigung von 2 cm pro laufendem Meter angeordnet werden, da sonst keine qualitativ hochwertige Strömung möglich ist.

Außenteil

Meistens basiert das Schema auf einer Vorrichtung für Abwasser aus Betonringen bei Vorhandensein einer Kläranlage. In der Regel handelt es sich bei solchen Systemen um die Schwerkraft und daher keine Paging-Stationen. Darüber hinaus werden alle Elemente des externen Netzwerks berücksichtigt, um ein zuverlässiges Funktionieren der Kommunikation zu ermöglichen.

Gut einziehen

Diese hydraulische Struktur ist ein Abflussloch, an dessen Boden eine Schicht aus Sand und Schotter zur zusätzlichen Behandlung des Abwassers angeordnet ist. Das Design wird aus Stahlbetonringen gemacht, die übereinander gestapelt sind. Die Fugen zwischen den Segmenten werden mit Zementsandmörtel abgedichtet.

Behandlungsanlage

Es wird in unmittelbarer Nähe des Absorptionsschachts installiert, da nach dem Durchlaufen des Abwassertanks die Abflüsse in den Boden eingeleitet werden sollten. Das System selbst befindet sich im Boden und wird etwa einmal im Jahr gereinigt. Zur Montage wird der Graben der entsprechenden Größen vorbereitet.

Rohrleitungssystem

Es ist möglich, Abwasser nur mit Hilfe von Rohrleitungen, die kürzlich aus orangefarbenen PVC-Rohren bestehen, an den endgültigen Zielpunkt zu liefern. Solche Elemente haben eine Mehrschichtstruktur und können daher dem Druck des Bodens standhalten.

Nachfolgend finden Sie eine Anleitung zum Verbinden von Elementen mit einer Steckdose.

1. In der Vorstufe werden beide Rohrenden gründlich von verschiedenen Ablagerungen gereinigt. Nur in Abwesenheit von Schmutz und Staub kann die Qualitätsverbindung der beiden Komponenten gewährleistet werden.
2. Direkt in die Buchse eingebauter Gummiring geeigneter Größe, der die Rolle einer Dichtung spielt. Mit seiner Hilfe kann eine maximale Dichtheit der Naht erreicht werden.
3. Auf die Oberfläche des glatten Endes wird eine dünne Silikonschicht aufgetragen, um die Wasserfestigkeit der Verbindung zu verbessern. Die Schmierung sollte gleichmäßig über die Oberfläche verteilt sein.
4. Das Element wird bis zum Anschlag in den Sockel eingeführt. Anschließend wird die Markierung mit einem Bleistift als Referenz platziert. Als nächstes wird das Rohr herausgezogen, so dass der Einzug von etwa 1 cm aus der Leitung erhalten bleibt.

Achtung! Wenn aus irgendeinem Grund keine Silikonverbindung in der Nähe war, können Sie Flüssigseife verwenden. Die Qualität der Verbindung ist in diesem Fall jedoch weniger zuverlässig.

Zum Abschluss

Bei der Gestaltung des Abwassersystems eines Privathauses sollte die Belüftung nicht vergessen werden, da in Räumen mit installierten Sanitärgeräten ansonsten ein stinkender Geruch vorhanden ist. Normalerweise wird die Haube direkt an der Steigleitung installiert, während die Höhe des Abflusskanals den Dachfirst um 50-100 cm übersteigen sollte.

Der Rest der Details zum Thema befindet sich im Video in diesem Artikel.
