Betonringe für abwasser: auswahl und verwendung von

Kanalisationsbrunnen aus Stahlbeton sind praktische und durchaus akzeptable Leistungsmerkmale. Sie sind einfach aus typischen Elementen zusammengesetzt, und dank dieser Einfachheit haben diese Konstruktionen eine so große Popularität erlangt.

In unserem Artikel beschreiben wir, wie Ringe hergestellt und beschriftet werden, um diese Schächte zu ordnen, und wir beschreiben detailliert die Methode ihrer Installation mit unseren eigenen Händen.

Vorgefertigte Artikel

Merkmale und Merkmale der Produktion

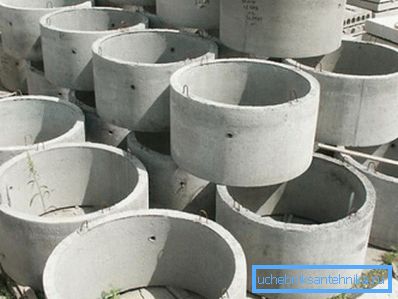

Betonwarenringe für die Kanalisation sind Einzelstücke, aus denen Inspektions- und Inspektionsbohrungen hergestellt werden, die den Zugang zu unterirdisch verlegten Rohrleitungen ermöglichen. Manchmal werden auch Klärgruben, Brunnen für die Wasserversorgung und andere Strukturen aus Ringelementen zusammengesetzt (siehe auch den Artikel Kanalisationslöcher aus Kunststoff: Typen und Umfang).

Das Verfahren zur Herstellung dieser Teile unterscheidet sich praktisch nicht von der Technologie zum Gießen anderer Betonsteine:

• Gemäß den Anforderungen von GOST wird Beton mit einem Gehalt von mindestens B25 als Hauptrohstoff verwendet. Die Frostbeständigkeit des Produkts sollte 100 Zyklen oder mehr betragen, und die Feuchtigkeitsdurchlässigkeit wird bei der Klasse W4 angenommen.
• Stahlbewehrung wird in den Beton eingebracht, um dem Teil Steifigkeit zu verleihen. In der Bewehrung dürfen warmgewalzte Stähle der Klassen A-І bis A-ІІІ sowie die Spezialsorten At-IIIC oder At-IVC verwendet werden.

Der Produktionsprozess ist wie folgt:

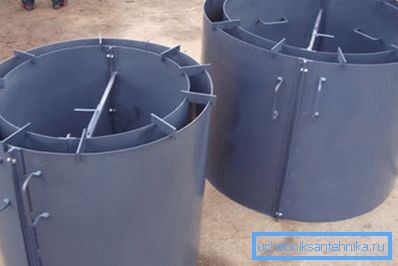

• Die Schalung ist Verstärkungsrahmen gesetzt.
• Die Schalung ist mit Beton gefüllt.
• Das Material wird einer Vibrationsverdichtung unterzogen, was zur Verbesserung der mechanischen Festigkeit und der Wasserbeständigkeit des Teils beiträgt.
• Dann erfolgt die Primärtrocknung des Produkts, worauf das Strippen erfolgt.
• Zukünftig können die Ringe einer Autoklavenbehandlung mit heißem Dampf unterzogen werden, wodurch die Aushärtung beschleunigt wird.

Beachten Sie! Wie bei anderen Stahlbetonerzeugnissen ist der Preis für Autoklavenringe höher, sie haben jedoch eine lange Lebensdauer und eine Sicherheitsmarge.

Neben den Ringen werden auch andere Teile von Abwasserschächten mit dieser Technologie hergestellt - Böden, Schlösser, Abdeckungen, Zusatzelemente usw.

Markierung und Hauptgrößen

Wenn Sie einen Abwasserkanal aus Betonfertigteilen benötigen, sollten Sie zuerst die geeignete Ringgröße wählen. Um diese Aufgabe zu erleichtern, ist es wichtig, die Kennzeichnung solcher Teile zu verstehen.

Gemäß den von uns angenommenen Standards (GOST 23009 und zugehörige Dokumente) ist jeder Ring mit einem Code aus mehreren Gruppen von Buchstaben und Zahlen gekennzeichnet:

• Zunächst wird ein alphabetischer Index angegeben, der die Art des Produkts angibt, und die Größe des Innendurchmessers in Dezimetern wird ebenfalls angegeben. Zum Beispiel ist KC10 ein "Wandring mit einem Durchmesser von 1 Meter".
• Es folgt ein digitaler Index, der die Höhe angibt (auch in Dezimetern).
• Die dritte Gruppe von Zeichen wird für spezielle Marken verwendet. Zum Beispiel zeigt die Bezeichnung "P" an, dass für die Herstellung Beton mit niedriger Durchlässigkeit verwendet wurde.

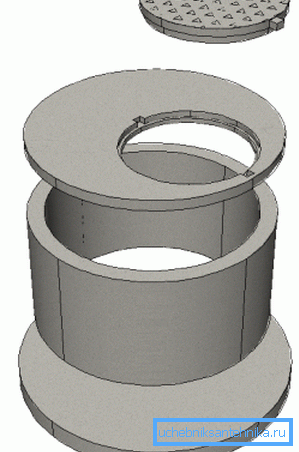

Darüber hinaus kann die Markierung auch solche Markierungsteile des Schachtes verwenden:

• Wandring - COP.
• Stützring - KO.
• Zusätzlicher Ring - CD.
• Boden- oder Bodenplatte - Mo.
• Grundplatte - Software usw.

Nachfolgend finden Sie eine Tabelle, in der die Abmessungen und die Masse der am meisten laufenden Teile aufgeführt sind, aus denen ein G & B-Kanalbrunnen zusammengesetzt ist:

Beachten Sie! Die vollständige Nomenklatur ist sehr umfangreich und ermöglicht es Ihnen, Gegenstände für nahezu jede Größe und Konfiguration des Bohrlochs aufzunehmen.

Selbstmontageprozess

Wenn Sie sich für die Herstellung von Betonteilen (neue oder gebrauchte - sie können auch verwendet werden können) eines Klärbehälters, einer Klärgrube oder eines Schachtes entscheiden, lohnt es sich, die Installationsarbeiten zu erkunden. Auf den ersten Blick gibt es hier keine besonderen Tricks, aber ein Neuling sollte einige nicht offensichtliche Momente beachten.

Die Anweisung für den Bau von Abwasserkonstruktionen auf der Grundlage von vorgefertigten Ringen wäre also:

• Zunächst berechnen wir das benötigte Volumen, danach bestimmen wir Anzahl und Abmessung der geeigneten Teile.. In der Regel werden Produkte dieser Art vollständig verwendet, ohne zu unterbieten (zu mühsam), daher werden für einen genauen "Größen" -Treffer zusätzliche Abschlussringe mit geringer Höhe gekauft.
• Dann müssen Sie entscheiden, ob wir die Baugrube mit einem Grabenwerkzeug von Hand ausheben oder einen Bagger mieten möchten.. Im zweiten Fall steigen die Kosten um eine Größenordnung, aber die Arbeit wird viel schneller erledigt.

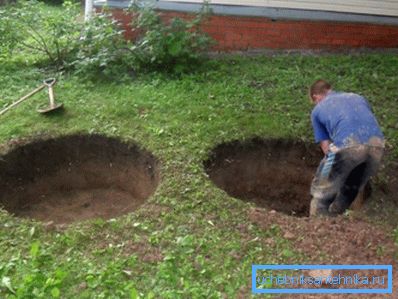

• Wenn wir uns entschieden haben, dass wir es mit Schaufeln anfassen können, dann graben wir zuerst eine Grube bis zu einem Ring. Wir installieren das Teil in die Grube und beginnen dann allmählich, es zu vertiefen, wobei die Kanten aufgrund des ausgehobenen Bodens abgesenkt werden.

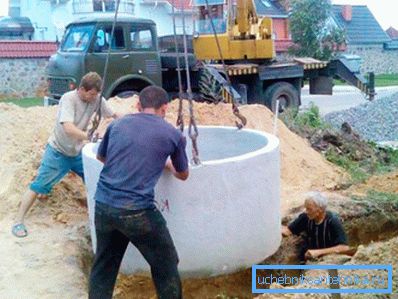

Tipp! Es ist besser, die Ringe mit Hilfe eines Autokrans zu bewegen, da sogar zwei oder drei von uns mit einer solchen Masse fertig werden können. Und wenn Sie versuchen zu rollen, besteht die Gefahr, dass das Teil reißt.

• Wir arbeiten weiter und vergrößern die Wand durch die Installation neuer Ringe. Nach Erreichen der gewünschten Tiefe nivellieren Sie den Boden sorgfältig, der dann mit einer Kieselschicht gefüllt und mit Ton oder Beton versiegelt wird.
• Wir bringen alle notwendigen Rohre in den Brunnen und bohren mit einem Perforator oder einem Bohrer mit einer Diamantdüse Löcher in die Wände.

Die nächste sehr wichtige Phase ist die Sicherstellung der Wasserfestigkeit der gesamten Struktur.

Dafür:

• In der Lücke zwischen den Wänden der Grube und den Betonringen schlafen Ton-Sand-Gemische ein. Wenn die Größe der Lücke es erlaubt, können Sie die Wände auch mit Mastix auf Bitumenbasis behandeln.

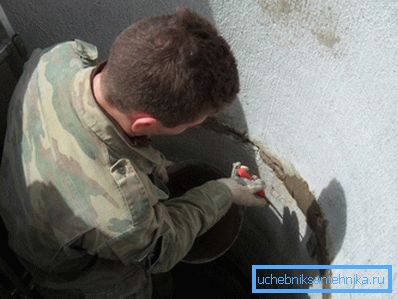

• Innen versiegeln wir die Nähte zwischen den Teilen sorgfältig mit Dichtmasse. Diese Schutzschaltung muss von Zeit zu Zeit aktualisiert werden.
• Als Nächstes decken wir unseren Brunnen mit einer Platte mit einem Loch für die Installation eines Mannlochs ab. Wir installieren das Belüftungsrohr, sofern dies der Fall ist.

 Fazit

RC-Ring für Abwasser ist sehr bequem zu verwenden. Trotz des erheblichen Gewichts können sie das Gehäuse von Brunnen und Klärgruben schnell zusammenbauen, während die Konstruktionskosten durchaus akzeptabel sind.

Wenn Sie sich für diese Elemente interessieren, empfehlen wir Ihnen, sie genauer zu lesen, indem Sie das Video in diesem Artikel betrachten.
