Außenabwasser: wie baut man schnell und kostengünstig ein

Das Abwassersystem eines privaten Wohngebäudes besteht im Gegensatz zu einer Wohnung aus drei Hauptelementen. Einer von ihnen ist Abwasser im Freien. Trotz seiner scheinbaren Einfachheit weist die Anweisung zum Verlegen der externen Rohrleitung viele Nuancen und Merkmale auf, die im Folgenden erörtert werden.

Verwendete Materialien

Vor Beginn der Installation des externen Abwassersystems muss bestimmt werden, aus welchem ​​Material die erforderlichen Abwasserrohre, Formstücke und Formstücke hergestellt werden.

Derzeit angewendet:

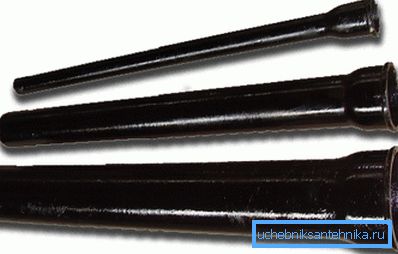

• Gusseisen - Rohre wiegen ziemlich viel und haben eine raue innere Oberfläche, was zur Bildung von Verstopfungen der Abwasserkanäle beiträgt und für die Installation die Verwendung spezieller technischer Einrichtungen erfordert.
• Beton - massive Strukturen, die selten für den Bau einzelner externer Kanalnetze verwendet werden;
• Keramik - Eine gute Option, aber die Produkte sind zu zerbrechlich und können beim Verlegen beschädigt werden.
• Asbestzement - Rohre, die daraus hergestellt werden, sind auch ziemlich zerbrechlich und wurden in letzter Zeit praktisch nicht mehr verwendet, da modernere Materialien auftauchen.
• Kunststoff;

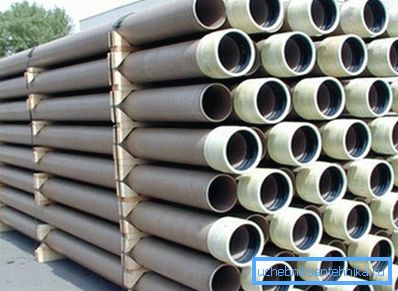

• Glasfaser.

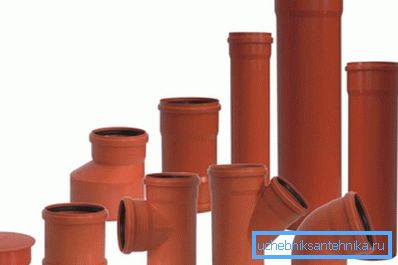

Kunststoff ist besonders beliebt.

Solche Rohre und Formstücke:

• ein kleines Gewicht haben;
• gute Kraft haben;
• beständig gegen Chemikalien;
• Für die Installation ist keine spezielle Ausrüstung erforderlich.
• glatte innere Oberfläche verhindert Verstopfungen;
• Das Material kann niedrigen Umgebungstemperaturen standhalten.

Wie bei Glasfaser ist auch das geräteexterne Abwasser dieses Materials möglich, der Preis solcher Teile ist jedoch viel höher.

Es gibt verschiedene Arten von Kunststoffrohren:

• Polypropylen;
• Polyethylen;
• Polyethylenchlorid - die beste Option, da es niedrigen Umgebungstemperaturen standhält und die Flüssigkeit durchströmt.

Tipp! Für die Installation der Abwasserleitung, die den internen Abwasserkanal mit einem Klärgrube verbindet, reicht es aus, Kunststoffprodukte mit einem Durchmesser von 110 mm zu verwenden. Wenn das Rohr äußeren Belastungen ausgesetzt ist, kaufen Sie zweilagige Wellteile.

Eine Schätzung der Kosten für gekauftes Material und Installationsdienstleistungen ist sehr nützlich. Einige der von ihm geleisteten Arbeiten können unabhängig voneinander erledigt werden, wodurch Sie Geld sparen.

Montageprozess

Anforderungen an behördliche Dokumente

Beim Erstellen des betrachteten Engineering-Netzwerks müssen bestimmte, in den einschlägigen Dokumenten festgelegte Standards eingehalten werden. SNiP für die externe Wasserversorgung und das Abwasser von Gebäuden haben die Nummer 3.02.01-87.

Beachten Sie die grundlegenden Anforderungen der obigen Regeln:

1. Die Breite des Rohrgrabens sollte für die Verlegung geeignet sein. Der Mindestabstand zwischen der Seitenwand der Baugrube und der Rohrleitung beträgt 20 cm (für Rohre bis 220 mm) und 35 cm für große Teile.
2. Der Boden des Grabens sollte glatt sein und darf keine Bereiche mit gefrorenem Boden, Steinen und festen Einschlüssen haben, die Abwasserrohre verlegen. Alle diese Stellen sollten mit losem Boden besprüht werden.
3. Für die Anordnung des Kissens ist Sand oder Schotter mit einem Bruchteil von höchstens 20 mm zu verwenden. Schichtstärke - 15-20 cm An den Stellen der Formteile sollte eine Grube angebracht werden, die es erlaubt, das Rohr exakt zu positionieren.
4. Der ausgehobene Boden kann zum Verfüllen eines Rohrs verwendet werden, wenn es keine Steine ​​oder andere Elemente enthält, die Kunststoff zerstören können. Der Boden sollte auch für die Verdichtung geeignet sein. Ansonsten ist Sand aufzutragen.
5. Es ist notwendig, jede Schicht mit einer Dicke von bis zu 10 cm zu verdichten.

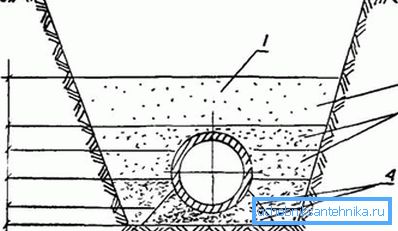

Die externe Kanalisation gemäß SNiP wird nach folgendem Schema gefüllt (siehe Abbildung):

1. Der Bereich, in dem das Stopfen verboten ist.
2. Platzieren Sie den oberen Teil dort, wo die Versiegelung manuell möglich ist.
3. Der Raum, der ein schichtweises Rammen erfordert.
4. Kissen mit speziellen Handwerkzeugen verdichtet.

Montageprozess

Externe Abwässer können mit eigenen Händen verlegt werden. Sie benötigen keine besonderen Kenntnisse und Fähigkeiten.

Wir unterteilen die Beschreibung der Arbeit am Entwurf des Systems in mehrere Stufen:

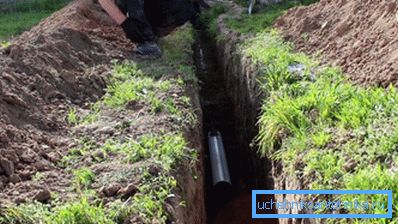

1. Der Boden eines zuvor ausgegrabenen Grabens ist mit einer 150 bis 200 mm starken Sandschicht gefüllt, die sorgfältig von Hand gestampft wird (ohne Spezialmaschinen zu verwenden).

1. Für die Installation der Rohrleitungen werden PVC-Rohre und orange Armaturen verwendet. Alle Enden und Buchsen sollten gründlich von Schmutz und Staub gereinigt werden.
2. Die Arbeiten sollten im Keller des Hauses beginnen und allmählich in den Speicherbrunnen oder in den Klärgrube verlegt werden. Wenn das interne Abwasserrohr herausgeführt wird, reicht es, nur die Muffe des äußeren Teils am Ende zu befestigen. Andernfalls müssen Sie das Loch bohren, das Verbindungsrohr installieren und es mit Zementmörtel oder Dichtmittel befestigen.

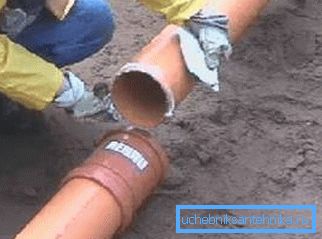

1. Um die Elemente miteinander zu verbinden, genügt es, das glatte Ende eines der Elemente in die Buchse des anderen zu stecken. Durch die Dichtigkeit wird sichergestellt, dass eine Gummidichtung vorhanden ist. Es kann für die Zuverlässigkeit mit Silikon oder Flüssigseife geschmiert werden.

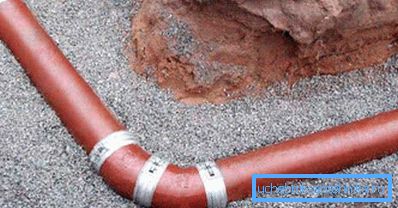

1. Am Auslassrohr befestigt ist ein Sandkissen. Beachten Sie, dass für den normalen Systembetrieb eine Neigung von 2 cm pro Meter Rohrleitung zu beachten ist.

1. Wenn die Bewegungsrichtung des Abwasserrohrs geändert werden muss, werden Bögen verwendet. Machen Sie glatte Kurven (15, 30 oder 45 Grad).

Beachten Sie! Wenn die Länge des Abwassersystems 12 Meter überschreitet, müssen die Inspektionsschächte ausgerüstet werden, durch die das externe Abwassersystem gereinigt wird. Die Mindestlänge zwischen ihnen beträgt 15 Meter oder bei jeder 90-Grad-Kurve.

1. Im Gegensatz zum internen Abwassersystem sollte das Andocken eng ausgeführt werden, da das externe System keiner großen Wärmeausdehnung unterliegt.
2. Auf den Boden eines geneigten Rohres werden vereinigt und mit einem dazwischenliegenden Handstampfer auf die Sandseiten gegossen. Die Deckschicht, die das Rohr bedeckt, muss nicht verdichtet werden.

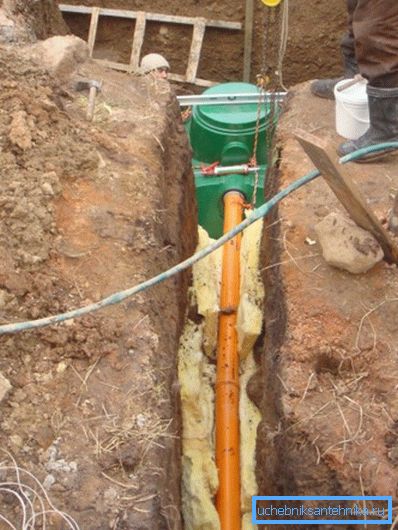

3. Zur Isolierung des Systems können Sie geschäumtes Polyethylen verwenden. Dadurch wird ein Einfrieren des Abwassers im Winter bei unzureichender Vertiefung der Rohrleitung vermieden.

1. Von oben wird das Rohr mit einer Sandschicht mit einer Dicke von bis zu 15 cm bedeckt, dann wird ein elektrisches Kabel in einen Graben in der für die Versorgung der Abwassertankausrüstung oder der biologischen Reinigungsstation erforderlichen Wellung verlegt, woraufhin der ausgehobene Boden auf den Sand gegossen wird.

1. Denken Sie daran, dass der Graben mit der Zeit schrumpft, da es besser ist, die Erde mit einem Hügel zu gießen.

Bau der Abflussleitung

Zur Entfernung der gereinigten Rinne wird ein ebenfalls in einen Graben verlegtes Rohr mit einem Durchmesser von 160 mm verwendet.

Der Kern der Arbeit ist wie folgt:

1. An der Unterseite eines zuvor gegrabenen Grabens stapelte Sandkissen. Dann wird der Sand gerammt.
2. Die Rohre sind miteinander verbunden und auf die vorbereitete Basis gelegt. Denken Sie daran, dass Sie auch die Neigung beobachten müssen, durch die Wasser unter dem Einfluss der Schwerkraft fließen kann.
3. Das Ende der Pipeline wird in einem speziellen Graben angezeigt.
4. Die letzte Stufe ist die Rohrfüllung mit Sand, der dann mit zuvor ausgegrabenem Boden bedeckt wird.

Beachten Sie! Wasser kann nur aus einer biologischen Behandlungsstation eingeleitet werden. Nur eine Flüssigkeitsfiltration von bis zu 95% ermöglicht eine Umweltverschmutzung.

Hilfreiche Ratschläge

Berücksichtigen Sie bei der Gestaltung und Konstruktion von Außenabwasser die folgenden Nuancen:

• Die Anzahl der Windungen der Rohrleitung sowie die Verbindungen verschiedener Elemente und Formteile sollten minimal sein.
• Rohrstutzen sollten auf den Wasserstrom gerichtet sein;
• Armaturen und Steckdosen können nicht gekürzt werden;
• Es wird empfohlen, eine horizontale Schnur zu befestigen, um die Neigung des Rohrs im Graben zu kontrollieren.

Um die Bildung von Eis im Abwassersystem zu vermeiden, wird empfohlen, die Rohre zu erwärmen. Hierzu wird, wie bereits erwähnt, Schaumstoff verwendet. Sie können jedoch auch andere Materialien verwenden, einschließlich Heizkabel (erforderlich, wenn das Abwassersystem oberhalb der Tiefkühltiefe verlegt wird).

Fazit

Außenabwasser ist ein sehr wichtiges Element des Systems zur Ableitung von Schmutzwasser. Verstöße gegen den Betrieb führen zur Funktionsunfähigkeit des gesamten Netzwerks, und manchmal ist es sehr schwierig, das Problem zu beheben. Gehen Sie daher bei der Durchführung aller oben beschriebenen Arbeiten sorgfältig und sorgfältig vor. In diesem Artikel können Sie ausführlicher über die Installation von Kanalsystemen lernen.
