Abwasser im bad: technologiegeräte und umsetzungsprinzipien
Eine bequeme Erholung in einer schönen Holzbadewanne kann alles ruinieren, zum Beispiel durch ein falsch angeordnetes Abwassersystem. In diesem Fall riecht das Zimmer unangenehm und kaum jemand wird es genießen. Damit das Abwassersystem in der Badewanne als Schweizer Uhr funktioniert, ist es einfacher, alle Details dieses Geschäfts sofort zu berücksichtigen, als in der Zukunft zahlreiche Korrekturen vorzunehmen.
Allgemeine Grundsätze des Abwassersystems
Die Hauptaufgabe des Abwassersystems besteht darin, Abläufe abzuleiten und sie zu entleeren: entweder in das zentrale Abwassersystem oder in die Entwässerungsgrube oder in den Abwasserklärbehälter. Was das Bad anbelangt, so wird das Abwasser häufig aus der Toilette in das Abwassersystem eingeleitet, was bei der Abwasserentsorgung im Bad zu berücksichtigen ist.
Es gibt mehrere Entwässerungssysteme:
- mit einer Drainagewanne;
- mit einem septischen Tank;
- mit Ableitung des Abwassers in das zentrale Entwässerungssystem.
Bei der Auswahl einer geeigneten Option müssen Sie das Abflussvolumen und den Boden an der Datscha berücksichtigen. Wenn der Boden also gut wasserdurchlässig ist, können Sie die einfachsten Abwässer für Abwässer durchführen. Ansonsten wäre es vielleicht die beste Lösung, eine Grube zur Zwischensammlung von Wasser zu verwenden, dann wird das Abwasser durch eine geneigte Rohrleitung abgeleitet.
Bei der Datscha werden am häufigsten nur die ersten beiden Kanalisationssysteme verwendet. Es ist unwahrscheinlich, dass es außerhalb der Stadt ein zentralisiertes Entwässerungssystem gibt. Die Variante mit einem Klärgrube kann als universelle Lösung bezeichnet werden.
Allgemeine Regeln für die Gestaltung von Abwasser
Bei den regulatorischen Dokumenten ist vor allem auf SNiP 2.04.03-85, SNiP 2.04.01-85 zu achten. Alle in diesen Dokumenten enthaltenen Anforderungen legen die maximal zulässigen Abstände vom Klärgruben (Entwässerungsbrunnen oder Senkgrube) zu Wohngebäuden und Wasserentnahmestellen fest.
Wie man einen Abwasserkanal in einer Badnorm herstellt, sagt nicht aus, die darin enthaltenen Informationen werden nur in der Planungsphase nützlich sein.

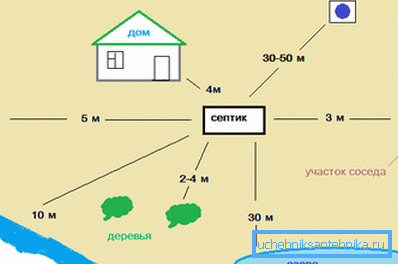

Für die Abwasservariante, die einen Klärgrube verwendet, wird empfohlen, den folgenden Abstand zwischen dem Klärgrube und anderen Strukturen einzuhalten:
- Zum Apartmentgebäude muss ein Abstand von mindestens 5 m gelassen werden.
- Vor dem Zaun, der die Datscha-Parzellen trennt, sollten mindestens 2 Meter vorhanden sein, und im Allgemeinen bewegen sich Dinge wie ein Klärgrube besser ins Landesinnere.
- Das wichtigste Kriterium kann der Abstand zum Wasserzulauf sein, je größer, desto besser. Wenn der Boden sandig ist, ist es besser, einen Abwassertank in einem Abstand von 40 bis 50 Metern zu haben. Bei festem Boden kann dieser Abstand auf 25 - 30 Meter reduziert werden.
Beachten Sie! Bei Nichtbeachtung der Regeln für die Platzierung eines Klärgrubenbehälters und bei hohem Grundwasserereignis steigt das Verschmutzungsrisiko. Wenn Grundwasser für die Wasserversorgung zu Hause verwendet wird, kann dies die menschliche Gesundheit beeinträchtigen.
Abwassertechnik mit Klärgrube
Die Reihenfolge des Abwassersystems besteht aus folgenden Schritten:

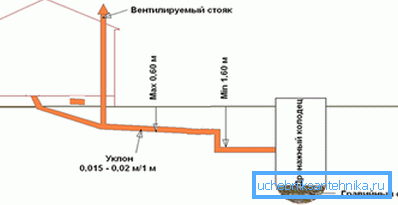

- Planung - Der Aufbau des Klärgrases und der Gräben ist im Diagramm dargestellt.
- Ausheben von Gräben und Löchern für die Installation eines Klärbehälters;
- Pipelineverlegung;
- Prüfung des Entwässerungssystems;
- Hintergraben von Gräben;
- Installation eines Klärbehälters.

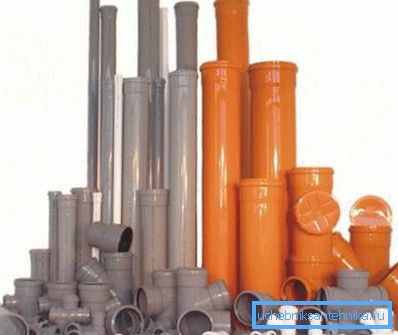

Es ist wichtig, dass Sie sich nicht mit den Materialien verwechseln. Für den Abschnitt der Pipeline, der auf der Straße vorbeiführt, müssen Sie orangefarbene Kunststoffrohre verwenden. Es ist erlaubt, Gussrohre zu verwenden, aber das große Gewicht trägt nicht zu deren Beliebtheit bei, und der Preis für Gussrohre ist nicht so niedrig.
Was den Durchmesser der Rohre betrifft, dann ist, wenn das System ausschließlich Wasser aus dem Bad ableiten soll, eine 50-mm-Rohrleitung zulässig. Obwohl es besser ist, bei einem Durchmesser von 110 mm anzuhalten, können Sie eine Toilette an das System anschließen.
Bereitstellung der erforderlichen Steigung
Abwasser für ein Bad mit den Händen beginnt mit dem Graben von Gräben zum Verlegen von Rohren. Das Wasser durch die Rohrleitung bewegt sich aufgrund der Schwerkraft, daher muss sichergestellt werden, dass der Boden des Grabens ausreichend geneigt ist.
Bei der hydraulischen Berechnung werden der Rohrdurchmesser und die Wasserdurchflussmenge berücksichtigt. Natürlich ist es nicht sinnvoll, jedes Mal Berechnungen durchzuführen. Daher können Sie die Werte für die fertige Steigung je nach Rohrdurchmesser verwenden.
Steigungswerte abhängig vom Rohrdurchmesser
Durchmesser, mm | Steigung, cm / m |
50 | 2,5 - 3,5 |
110 | 1,2 - 2,0 |
150 | 0,7 - 1,0 |
200 | 0,5 bis 0,8 |
Außerdem muss die Tiefe des Bodens einfrieren, da sich sonst ein Eisblock im Rohr bildet und der Wasserfluss unmöglich wird.
In Bezug auf die Tiefe des Grabens sollten die folgenden Empfehlungen beachtet werden:
- müssen sich auf die Ebene des Bodens konzentrieren, die sich hinter der Problemgrundlage befindet;
- Die Mindesttiefe des Grabens im Fundament sollte ca. 50 - 70 cm betragen.
- Um zu bestimmen, wie groß die Tiefe des Grabens am Ende des Grabens sein soll, müssen Sie dessen Länge und Neigung kennen.
Nach Abschluss des Aushubs wird die Neigung mit einer hydraulischen Ebene oder einer Ebene überprüft. Dann wird eine etwa 5 cm dicke Sandschicht auf den Boden des Grabens gegossen und verdichtet (das Gefälle muss bleiben).
Rohrverlegung
Vertikale Rohrabschnitte können fixiert werden, indem sie an einem Stock befestigt werden, der in den Boden getrieben wird. Es ist besser, die Höhe dieser Abschnitte mit einem Rand zu messen, nach dem Befüllen des Estrichs kann der Überschuss abgeschnitten werden.

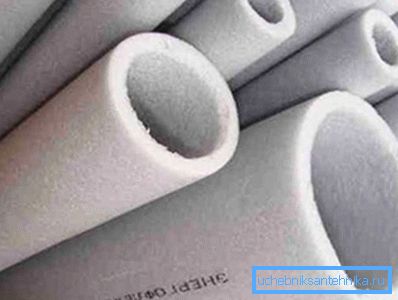

Bei der Verlegung der Rohre ist es wünschenswert, diese zusätzlich mit Schaumisoliermaterial zu umwickeln. Dadurch wird das Abwasserbad mit seinen eigenen Händen "frostsicher" und selbst wenn sich ein Teil der Rohrleitung in der Zone befindet, in der der Boden gefriert, frieren die Abflüsse nicht ein.

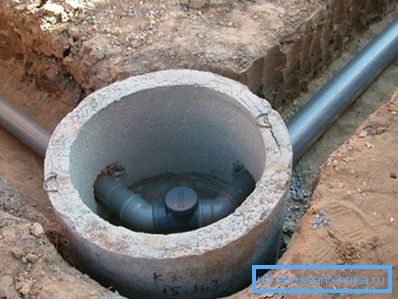

Beachten Sie! Es ist ratsam, an Wendepunkten Schächte anzuordnen, und mindestens ein Schacht sollte auch auf einem langen geraden Abschnitt platziert werden. Bei möglichen Problemen mit dem Wasserdurchfluss kann der Fehler leichter lokalisiert werden.
Nach der Installation aller Rohrleitungsabschnitte müssen Sie die Dichtheit der Verbindungen und die Einhaltung der Neigung überprüfen. Dazu genügt es, ein paar Liter Wasser in den vertikalen Abschnitt der Rohrleitung zu gießen und dann zu messen, wie viel Wasser den Auslass erreicht hat.
Wenn die Volumina nahezu gleich sind, ist die Pipeline korrekt verlegt. Danach können Sie den Graben begraben.
Beseitigen Sie unangenehmen Geruch

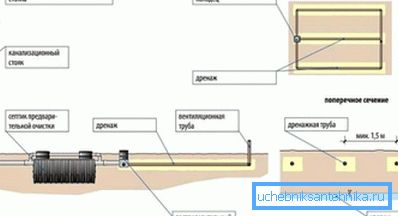

Das Abwasser in den Bädern - mit eigenen Händen - sollte mit einer guten Belüftung ausgestattet sein. Dazu genügt es, eine belüftete Steigleitung im Fundament vorzusehen und durch das Dach nach außen zu bringen.
An den Austrittsstellen des Wassers (auf der Betonoberfläche im Bad) sind zwangsläufig Wasserverschlüsse angebracht. Aufgrund des Wassersteckers lassen diese Geräte den Geruch aus dem Abwasser nicht in die Räumlichkeiten eindringen. Wenn wir das Belüftungsrohr vernachlässigen, wird in der Rohrleitung ein verdünnter Raum geschaffen, und der erhöhte Druck bricht die Wasserverriegelung.

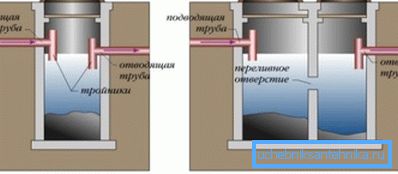

Septische Tankvorrichtung
Gekaufte Container sind nicht billig, daher können Sie mit einer geringen Abfallmenge (bis zu 800 Liter pro Woche) einen selbstgebauten septischen Tankreifen verwenden.
Die Anweisungen für das Gerät eines solchen Klärbehälters bestehen aus folgenden Elementen:
- Graben eines Grubenabschnitts von 2x2 m und einer Tiefe von mindestens 2,5 m;
- ein Drainagepad wird auf den Boden der Grube gegossen (eine Sandschicht 15 cm und darüber eine Trümmerschicht - 15 cm);
- abhängig vom boden und der abfallmenge wird die erforderliche reifenanzahl berechnet. Für lehmigen Boden und einen wöchentlichen Abfluss von bis zu 800 Litern genügen 7 Reifen. Sie sind aufeinander gestapelt, die Grube ist an den Seiten mit Drainagestreben gefüllt und in der Mitte kann ein vertikales Drainagerohr installiert werden.
- In den oberen Reifen wird ein Loch für das Rohr eingearbeitet;
- Die Abdeckung für einen Klärgrube kann aus Metall oder Beton bestehen. Darin müssen Sie ein Loch für das Lüftungsrohr lassen.
Beachten Sie! Die Lüftung eines Klärbehälters ist obligatorisch, ohne Zugang zu Frischluft können Bakterien nicht effektiv funktionieren.
Das Ergebnis
Das vorgeschlagene Abwasser im Bad ist effizient, einfach und kostengünstig. Sie müssen nur Geld für den Kauf von Rohren ausgeben. Die Durchführung der Arbeit gemäß der angebotenen Anweisung garantiert eine schnelle Entfernung der Abflüsse und das Fehlen unangenehmen Geruchs. Dadurch ist ein angenehmer Aufenthalt garantiert.
In dem Video in diesem Artikel wird das Thema Abwasser in der Badewanne ausführlicher behandelt.
