Der Zweck dieses Artikels ist es, die grundlegenden Anforderungen für Abmessungen und Abstände zusammenzustellen, die bei der Verlegung des Drainagesystems zu beachten sind. Wir müssen herausfinden, wie der Mindestabstand zwischen den Kanalschächten sein kann, wie groß die Schutzzone der Aufbereitungsanlage ist und welchen Durchmesser die Kanalrohre haben können. Also geh

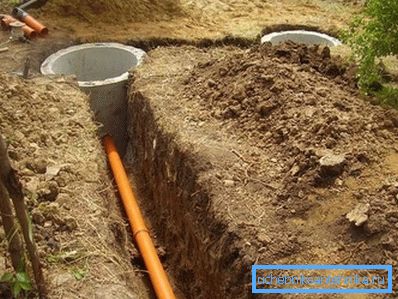

Kanalbrunnen.

Informationsquellen

Die Hauptinformationsquelle für uns wird das 1986 von der UdSSR eingerichtete staatliche Komitee für das Bauwesen, SNiP 2.04.03-85, sein. Sie regelt die Verlegung von externen Abwassernetzen und den Bau verwandter Strukturen.

Es ist merkwürdig: Fast zeitgleich wurde SNiP 3.05.04-85 verabschiedet, in dem die Anforderungen für den Bau externer Wasserversorgungs- und Abwassernetze beschrieben wurden. Wenn das erste Dokument hauptsächlich der Gestaltung von Abfallsystemen gewidmet ist, konzentriert sich das zweite auf die verwendeten Materialien und die Installationstechnik.

Wir werden einige Informationen in einem anderen Dokument sammeln müssen - dem Regelcode SP 32.13330.2012. Dies ist eine aktualisierte Version von SNiP 2.04.03-85, die 2013 genehmigt wurde, die den Effekt jedoch nicht aufhebt, sondern einige Ergänzungen zum Text enthält.

Wells

Beginnen wir mit den Anforderungen an den Standort von Brunnen. Dazu müssen wir zunächst deren Typen untersuchen.

Typen und Zweck

  • Kontrollschächte dienen zur Kontrolle der Arbeit des Abwassersystems und vor allem zur Reinigung bei unvermeidlichen Verstopfungen.
  • Rotary - Führen Sie die gleiche Funktion an den Punkten aus, an denen die Bewegungsrichtung der Bestände geändert wird. Jeder Rohrbogen ist immer ein Ort mit erhöhtem Risiko. Der Zugriff darauf löst dieses Problem vollständig und ermöglicht es Ihnen, die Verstopfung zu beseitigen, wenn sie auftritt.
Im Fotodrehrohr gut. Am Wendepunkt gibt es eine Revision, um die Verstopfungen zu reinigen.
  • Differenzielle Steilheitskompensation. Übermäßige Vorspannung ist für die Arbeit des Abfallsystems nicht weniger schädlich als seine Abwesenheit: Eine zu schnelle Bewegung des Abwassers führt dazu, dass sich feste Fraktionen in der Rohrleitung ansammeln und deren Ablösung allmählich verringern.
  • Naben sind an den Verbindungsstellen von Rohrleitungen angebracht.

Standort

Der kleinste Abstand zwischen den Kanalschächten nach SNiP für Mannlöcher wird durch die Größe des Rohrs bestimmt, das sie verbindet.

Durchmesser, mm Kürzeste Entfernung, m
150 35
200 - 450 50
500 - 600 75
700 - 900 100
1000 - 1400 150
1500 - 2000 200
Über 2000 250 - 300

Knotenlöcher sind, wie leicht zu erraten, an allen Stellen mit Abwasserleitungen ausgestattet; rotierend - wo das Rohr die Richtung ändert. Darüber hinaus sollten sie im Projekt an den Änderungspunkten der Steigung oder des Abschnitts berücksichtigt werden.

Abmessungen

Der Abschnitt des runden Brunnens wird erneut durch den Rohrabschnitt bestimmt:

  • Bis zu 600 mm - 1 m;
  • 700 mm bis 1,25 m;
  • 800 - 1000 mm - 1,5 m;
  • 1200 mm bis 2 m.
Die zwei beliebtesten Größen von Brunnenringen.

Allerdings: mit einer Tiefe von mehr als 3 m beträgt der kleinste Durchmesser 1,5 m.

Die Höhe des Arbeitsteils des Schachts (von der Ablage oder dem Regal bis zum Deckel) beträgt normalerweise 1800 mm. Es ist klar, dass die Anweisung nicht immer anwendbar ist: Das Gelände kann zwingen, die Tiefe zu erhöhen oder zu verringern. Wenn er 1,2 Meter oder weniger beträgt, erhöht sich der Querschnitt in Bezug auf die obigen Werte um 300 mm. während es nicht weniger als einen Meter sein sollte.

Hals sind nicht 700 mm gemacht; Wenn Sie große Rohre verwenden, sollten Sie die Reinigungswerkzeuge überspringen.

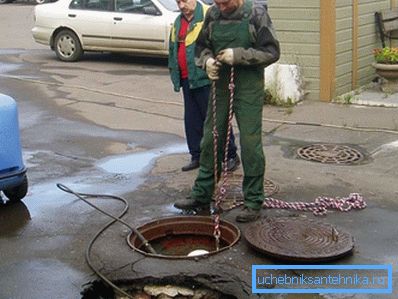

Der verengte Hals macht es schwierig, den Brunnen zu reinigen.

Pfeifen

Bei der Verlegung des Entwässerungssystems sollten folgende kleinste Werte für die Rohrgröße zugrunde gelegt werden:

Das Objekt Kleinster Durchmesser, mm
Vierteljährliches Wohn- und Industrienetz 150
Straßennetz für Haushalt und Industrie 200
Vierteljährliches Sturmnetz 200
Straßensturmnetz 250
Viertel- und Straßennetz in Siedlungen mit einem Abflussvolumen von weniger als 300 m3 pro Tag 150

Darüber hinaus reguliert der SNiP die Rohrneigung.

Dies ist nicht nur für externe Netzwerke relevant: Diese Werte sollten bei der Verlegung von Abwasserkanälen mit den Händen eingehalten werden.

  • Für 50 mm-Rohre beträgt die optimale Neigung 0,035 (3,5 cm pro laufendem Meter).
  • Für 110 - 0,02.
  • 150-0,01.
  • 200 - 0,008.

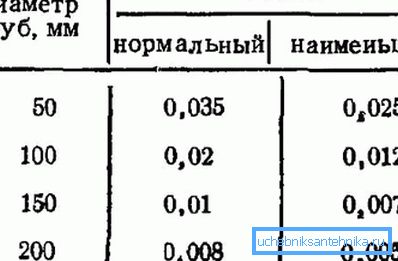

Die optimale und minimal zulässige Steigung für die gängigsten Größen.

Sanitäre Schutzzonen

Ihre Größe wird sowohl von der Art der Struktur als auch von ihrer Leistung bestimmt.

Aufbau Die Größe der sanitären Schutzzone in Metern mit einer Kapazität von tausend m3 / Tag
Bis zu 0,2 0,2 - 5 5 - 50 50 - 280
Filterfeld 200 300 500 -
Landwirtschaftliches Bewässerungsfeld 150 200 400 -
Biologischer Teich 200 200 300 300
Pumpstation 15 20 20 30

Wie weit sollte der Abstand vom Abwasserkanal zum Keller der Hütte sein?

Hier sind die Parameter zu beachten, die bei der Planung eines autonomen Abwassersystems für ein Privathaus zu beachten sind (Kapazität - weniger als 15 Kubikmeter pro Tag).

  • Die sanitäre Schutzzone des unterirdischen Filterfeldes beträgt 15 Meter.
  • Für einen Filtergraben oder Sand- und Kiesfilter sind es 25 m.
  • Ein Klärgrube kann 5 Meter vom Fundament entfernt gebaut werden, und bei 8 kann ein Filterbrunnen gebaut werden.

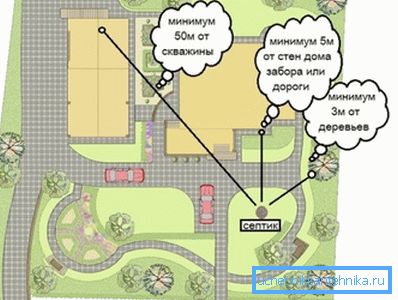

Die Position der Klärgrube im Garten.

Dreht sich in die Tiefe

Was ist der kleinste Wenderadius eines Sammlerrohrs?

  1. Mit einem Querschnitt von bis zu 1200 mm entspricht es dem Durchmesser des Rohrs.
  2. Wenn das Rohr dicker als 1200 mm ist, entspricht der minimale Drehradius seinen fünf Durchmessern.

Wichtig: Im letzteren Fall sollten Inspektionsschächte am Anfang und am Ende der Wendekurve gebaut werden.

Was ist die Mindesttiefe, die Sie in die Kanalisation legen können?

Der Wert wird hauptsächlich durch die Tiefkühltiefe und die Erfahrung mit dem Betrieb von Kanalnetzen in der Region bestimmt.

Wenn keine Betriebsdaten vorliegen, beträgt die Mindesttiefe des Abwasserrohrs:

  • Mit einem Querschnitt von bis zu 500 mm - 0,3 m über der Tiefkühltiefe;
  • Bei einem größeren Querschnitt - 0,5 m über dem Gefrierpunkt.

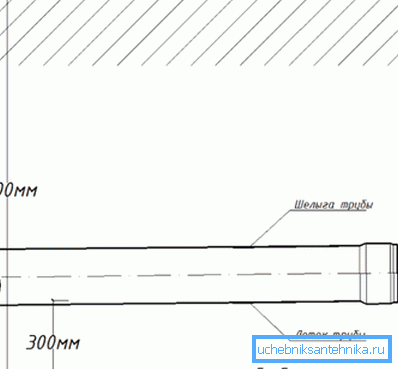

Die minimale Tiefe des Rohres mit einem Durchmesser von 0,5 m.

In beiden Fällen darf der Abstand von der Rohroberkante zur Bodenoberfläche oder einer Nullpunktmarke nicht geringer als 0,7 m sein.Der Preis dieser Regel ist die erhöhte Wahrscheinlichkeit, dass die Rohre bei Frostspitzen einfrieren und durch vorbeifahrende Fahrzeuge beschädigt werden. Wenn der Zustand aus irgendeinem Grund nicht praktikabel ist, werden die Rohre in eine Betonschale gelegt und zusätzlich isoliert.

Fazit

Wir hoffen, dass die Materialien, die dem Leser angeboten werden, ihm beim Entwurf und der Selbstkonstruktion helfen werden. Wie üblich enthält das Video in diesem Artikel weitere thematische Informationen. Erfolge!
